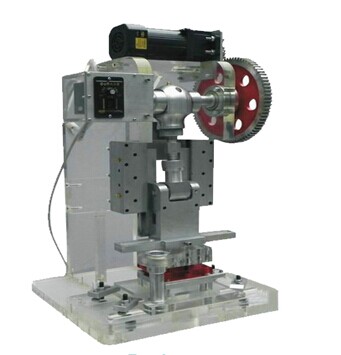

JG-TCY01 型 透明五金沖壓模擬機
一、概述
透明五金沖壓模擬機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學的微型實驗臺。該產品以完成沖裁、拉伸、成型等動作。具有結構簡單，操作方便，且價格低廉的優點，無噪音無污染，并且可采用 220V 電壓，可在任何有電場所使用。填補了模具教學中無實驗用機的空白。本機可對透明拆裝模具進行課堂上模擬演示，能在實驗中看到模具的運動過程，提供設計人員對模具設計中的各機構產生更為實際的思維。
二、主要特點
1 、 機身及配套模具全部采用進口有機玻璃制作，該有機玻璃材料，耐腐蝕、抗磨性能好，長久不變色演示效果逼真。
2 、 本套產品共設計有六套配套模具，可供用戶進行選配。
三、配套注塑模
序號 |
產品名稱 |
型號規格（ mm ） |
1 |
沖孔模 |
200 × 150 |
2 |
落料模 |
200 × 150 |
3 |
折彎模 |
200 × 150 |
4 |
拉深模 |
200 × 150 |
5 |
級進模 |
200 × 150 |
6 |
復合模 |
200 × 150 |
四、技術參數
1 、 交流電源：單相 220VAC 50HZ
2 、 配套模具尺寸： 200 × 150mm
3 、 演示臺尺寸（ mm ）： 450 × 450 × 820
4 、 整機重量： . 約 70kg
|
