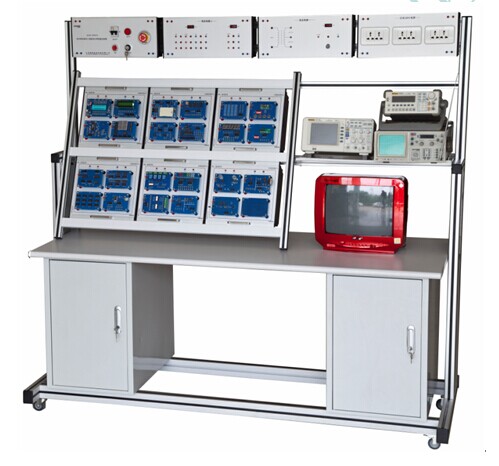

JG-WXD12 型 綜合無線電調試工技能實訓考核鑒定裝置
一、 設備概述：
“ JG-WXD12 型 無線電調試工技能實訓考核鑒定裝置”是為滿足各大中專院校開設的“單片機原理與應用”、“單片機技術”、“單片機原理及接口技術”、“無線電技術”、“無線電應用技術”等無線電及其應用技術教程教學大綱的要求而設計開發的無線電調試工技能實訓考核鑒定裝置。該實訓考核鑒定裝置提供了豐富的接口電路，典型的無線電應用及調試，涵蓋了MCU 的各個應 用領域，所有部件均采用模塊化的形式，能夠?yàn)橛脩籼峁╊I(lǐng)先的應用和設計方法。單片機最小系統資源開放，CPU 芯片引腳全部引出，可以任意的連接自己的實際應用系統，方便用戶開發實驗。
該實訓考核鑒定裝置為 無線電調試工的技能實訓考核 提供操作平臺，提供可靠有效的交直流電源，并以模塊化的形式提供了紅外一體化接收模塊、紅外單管發射及接收模塊、收音機操作模塊、電視機操作模塊、對講機操作模塊等。在該裝置上完成使用測試儀器調試無線通信、傳輸設備，廣播視聽設備和電子儀器、儀表等模塊的操作。
該實訓裝置中的實驗部件均為模塊化形式，每一個模塊實際上給學生提供的僅僅是一個獨立的接口電路，讓學生自己通過查資料學習分析，然后進行設計實驗。
二、技術參數
1 、輸入電壓：?jiǎn)蜗嗳�制 220V ± 10% 50Hz
2 、輸出電源：交流： 220V
固定直流電源： 5DCV ，± 12DCV ， 35V
可調直流電源： 1.25 ～ 30DCV
3 、裝置容量：＜ 1.5KVA
4 、工作環境： 環境溫度范圍為 -5 ～ 40 ℃
5 、裝置尺寸： 1800 × 708 × 1780mm （長×寬×高）
三、裝置配置清單
序號 |
設備名稱 |
功能描述 |
數量 |
實訓臺 |
1 |
實訓桌 |
用于實訓，鋁型材（帶立柱、骨架、桌面、橫梁等） |
1 套 |
2 |
實訓屏 |
放置實訓組件模塊，放置調試儀器（如示波器、頻率計、掃頻儀等） |
1 套 |
3 |
電源模塊 |
為實訓模塊提供交流電源： 220VAC 。直流可調電源： 1.25~30DCV ，穩壓電源： +5VDC, ± 12VDC ， 35V |
1 |
4 |
電腦桌 |
鋁合金結構 |
1 |
實驗?zāi)K |
5 |
無線電調試工實訓系統 |
陣列式鍵盤（ 4*4 ）（ JG-MCU01 ） |
1 |
16 位邏輯電平顯示（ JG-MCU02 ） |
1 |
單片機系統模塊（ JG-MCU03 ） |
1 |
1602 液晶顯示（ JG-MCU04 ） |
1 |
12864 點陣圖文液晶顯示（ JG-MCU05 ） |
1 |
A/D D/A 轉換實驗（ JG-MCU06 ） |
1 |
TLC549 串行 A/D 轉換， TLC5615 10 位 D/A ，行轉換 PWM 轉換， LM331 電壓 / 頻率轉換（ LG-MCU07 ） |
1 |
繼電器控制接口（ 4 組）（ JG-MCU08 ） |
1 |
直流電機控制接口（ JG-MCU09 ） |
1 |
步進電機控制接口（ JG-MCU10 ） |
1 |
紅外線發射模塊（ JG-MCU11 ） |
1 |
紅外線接收模塊（ JG-MCU12 ） |
1 |
6 位動態數碼管顯示（ JG-MCU13 ） |
1 |
傳感器輸入信號轉換 (8 組光藕 24V 轉 5V) （ JG-MCU14 ） |
1 |
165 并串轉換、 164 串并轉換（ JG-MCU15 ） |
1 |
I/O 口擴展（ 74LS245,74LS273 ）（ JG-MCU16 ） |
1 |
轉接板（ JG-MCU17 ） |
1 |
萬能板（ JG-MCU18 ） |
1 |
開關量輸入（ JG-MCU19 ） |
1 |
RS232 通信接口， RS485 通信接口，紅外線通信（ JG-MCU20 ） |
1 |
PCF8563 實時時鐘 / 日歷 DS18B20 溫度傳感器 MAX813L 看門狗復位電路（ JG-MCU21 ） |
1 |
USB 通信接口（ JG-MCU22 ） |
1 |
超聲波收發模塊（ JG-MCU23 ） |
1 |
IC 卡， 93C46 串行 EPROM ， AT24C02 總線存儲器（ JG-MCU24 ） |
1 |
ISD1730 語音錄放（ JG-MCU25 ） |
1 |
單次脈沖與時鐘（ JG-MCU26 ） |
1 |
16*16 點陣顯示（ JG-MCU27 ） |
1 |
無線遙控發送模塊（ JG-MCU28 ） |
1 |
無線遙控接收模塊（ JG-MCU29 ） |
1 |
單端輸入放大模塊 （ JG-MCU30 ） |
1 |
直流穩壓電源模塊 （ JG-MCU31 ） |
1 |
可調穩壓電源模塊 （ JG-MCU32 ） |
1 |
光敏傳感器模塊 （ JG-MCU33 ） |
1 |
溫度傳感器模塊 （ JG-MCU34 ） |
1 |
幅度調制與解調模塊 （ JG-MCU37 ） |
1 |
綜合模塊 （ JG-MCU40 ） |
1 |
語音傳輸模塊 （ JG-MCU41 ） |
1 |
視頻傳輸模塊 （ JG-MCU42 ） |
1 |
濾波器模塊 （ JG-MCU43 ） |
1 |
高頻頭調諧電路 （ JG-MCU51 ） |
1 |
中放及圖像檢波電路 （ JG-MCU52 ） |
1 |
音頻解調及視頻放大電路 （ JG-MCU53 ） |
1 |
功放電路 （ JG-MCU54 ） |
1 |
通道選擇電路 （ JG-MCU55 ） |
1 |
電源電路 （ JG-MCU56 ） |
1 |
高頻發射電路 （ JG-MCU61 ） |
1 |
高頻接收電路 （ JG-MCU62 ） |
1 |
功放電路 （ JG-MCU63 ） |
1 |
幅度解調電路 （ JG-MCU64 ） |
1 |
頻率解調電路 （ JG-MCU65 ） |
1 |
功放電路 （ JG-MCU66 ） |
1 |
6 |
實訓通用底板模塊 |
JG 系列掛箱結構 |
6 |
7 |
國標電源線 |
不小于 2m 10A |
1 |
8 |
排線 |
兩頭壓 DC3-8 插頭 30cm 、 50cm |
各 5 |
9 |
串口延長線 |
1.5m |
1 |
10 |
測試線 |
K2 黑色 0.5m |
20 |
11 |
測試線 |
K2 紅色 1m |
2 |
12 |
測試線 |
K2 藍色 1m |
2 |
13 |
USB 線 |
兩頭扁口 1.5m |
1 |
14 |
USB 線 |
一頭變口 一頭方口 1.5m |
1 |
15 |
ISP 下載器 |
USB 接口 |
1 |
16 |
KEIL 仿真器 |
|
1 |
17 |
仿真器線 |
|
1 |
18 |
光盤 |
編程、程序、 USB 、取模、資料 |
1 |
19 |
使用說明書 |
|
1 |
2 、競賽場地提供設備配置清單
序號 |
名稱 |
規格 / 型號 |
數量 |
1 |
編程器 |
外置 ISP 下載器 |
1 套 |
2 |
計算機 |
安裝以下軟件： Protel DXP 2004 、 keil UV3 、 ISP 下載軟件、 EasyPRO Programmer 、 WAVE |
1 套 |
3 |
雙蹤數字示波器 |
|
1 套 |
4 |
函數信號發生器 |
|
1 套 |
5 |
掃頻儀 |
|
1 套 |
6 |
高頻信號發生器 |
|
1 套 |
7 |
排線 |
0.2mm2*20cm*40P |
1 套 |
3 、學生自備工具清單（學生可根據自己需要更換相同功能或多功能的工具）
序號 |
名稱 |
規格型號 |
數量 |
1 |
萬用表 |
|
1 套 |
2 |
焊接工具 |
|
1 套 |
3 |
焊錫及助焊劑 |
|
1 套 |
4 |
吸錫器 |
|
1 套 |
5 |
集成電路起拔器 |
|
1 套 |
6 |
電子實訓工具套件 |
小號一字螺絲刀、小號十字螺絲刀、中號一字螺絲刀、中號十字螺絲刀、大號一字螺絲刀、大號十字螺絲刀 |
1 套 |
7 |
剝線鉗 |
|
1 套 |
8 |
平口鉗 |
|
1 套 |
9 |
尖嘴鉗 |
|
1 套 |
10 |
鑷子 |
|
1 套 |
10 |
防靜電手環 |
|
1 套 |
四、實訓項目
跑馬燈實訓
轉彎燈實訓
工業順序控制
簡單 I/O 擴展
A/D 轉換實訓
D/A 轉換實訓
I2C 存儲卡讀寫實訓
語音芯片 ISD1730 控制實訓（錄音）
語音芯片 ISD1730 控制實訓（放音）
繼電器控制實訓
步進電機控制實訓
小直流電機閉環調速實訓
LED16*16 點陣顯示實訓
128*64 LCD 液晶顯示實訓
單片機 RS232 / RS485 串行發送接收實訓（雙機通訊）
基于 DS18B20 的智能溫度測量實訓
單片機系統中的紅外線通信實訓
TL549 串行 A/D 轉換實訓
TLC5615 10 位 D/A 串行轉換實訓
PCF8563 實時時鐘 / 日歷芯片實訓
MAX813L 看門狗復位電路實訓
LM331 電壓 / 頻率轉換實訓
串行存儲芯片 93C46 讀寫實訓
AT24C02 I2C 總線存儲器讀寫實訓
PWM 脈沖寬度調制實訓
74LS164 串進并出實訓
165 并串轉換實訓
電子音樂演奏實訓
晶閘管控制實訓
傳感器控制實訓
USB2.0 通訊實訓
光敏傳感器實訓
溫度傳感器實訓
振蕩器實訓
混頻器實訓
幅度調制與解調實訓
角度調制實訓
角度解調實訓
語音傳輸實訓
視頻傳輸實訓
濾波器實訓
收音機發射部分調試
收音機接收部分調試
對講機發射部分調試
對講機接收部分調試
對講機功放部分調試
電視機接收部分調試
電視機視頻傳輸部分調試
電視機音頻傳輸部分調試
|
