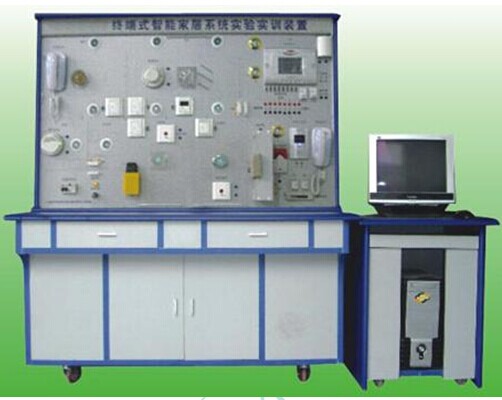

JG-Z01 型 終端式智能家居系統實驗實訓裝置

1 、實訓功能
   終端式智能家居系統實驗實訓裝置能讓學生進行終端式智能家居系統的元件、作用、組成和原理的認識實訓。

      終端式智能家居系統實驗實訓裝置能讓學生進行終端式智能家居系統的基本功能演示、能通過智能終端進行對講、開鎖、拍照、留言操作，能分別通過按鍵、終端、遙控器、電腦、電話五種方式進行燈光控制操作，能分別通過終端、遙控器、電腦、電話四種方式進行安防控制的操作，能通過電腦進行智能燈光控制模塊的編程及上、下載操作和手動按鍵情景模式的編程方法學習，能進行遙控器的編程操作和遙控器情景模式的編程方法的學習，能進行延遲觸發的編程、繼電器的編程、定時器的編程、防區與燈光電器聯動的編程等操作，能進行元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。本實驗實訓裝置能讓學生進行線路故障的判斷與處理、程序設置錯誤的判斷與糾正。
2 、技術指標
工作電壓：單相三線 220V ± 5%   50Hz
整機容量：＜ 200W
外型尺寸： 150 × 70 × 180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行控制器設置和硬件線路的故障設置與排除
3 、主要配置
智能家居主機 1 套
照相模塊 1 個
燈光電器接口模塊 1 個
可視門前機 1 臺
無線接收模塊 1 個
無線遙控器 1 個
五鍵燈控模塊 4 個
編程電纜 1 個
編程軟件 1 套
被動紅外探測器 1 個
感煙探測器 1 個
燃氣探測器 1 個
門磁 1 個
緊急按鈕 2 個
聲光報警器 1 只
電控鎖 1 把
管理電腦 1 臺
交換機 1 臺
電話機 2 臺
小吊燈 2 個
小壁燈 6 個
過道燈 3 個
小日光燈 4 個
小頂燈 4 個
故障設置模塊 1 套
密度板雙貼面進口防火板實訓桌 1 只
密度板雙貼面進口防火板實訓屏架 1 只
145 × 85cm 優質鋁塑板絲網印刷面板 1 塊
密度板雙貼面進口防火板電腦桌 1 只
4 、實訓項目
實訓一：終端式智能家居系統元件、作用、組成和原理的認識實訓
實訓二：終端式智能家居系統的基本功能演示操作實訓
實訓三：通過智能終端進行對講、開鎖、拍照、留言的操作實訓
實訓四：通過智能終端進行燈光控制的操作實訓
實訓五：通過五鍵燈控模塊按鈕進行燈光控制的操作實訓
實訓六：通過無線遙控器進行燈光控制的操作實訓
實訓七：通過電腦進行遠程燈光控制的操作實訓
實訓八：通過電話進行遠程燈光控制的操作實訓
實訓九：通過智能終端進行安防控制的操作實訓
實訓十：通過無線遙控器進行安防控制的操作實訓
實訓十一：通過電腦進行遠程安防控制的操作實訓
實訓十二：通過電話進行遠程安防控制的操作實訓
實訓十三：智能燈光控制模塊的編程操作實訓
實訓十四：手動按鍵情景模式的編程方法的學習
實訓十五：遙控器的編程操作實訓
實訓十六：遙控器情景模式的編程方法的學習
實訓十七：延遲觸發的編程操作實訓
實訓十八：繼電器的編程操作實訓
實訓十九：定時器的編程操作實訓
實訓二十：防區與燈光電器聯動的編程操作實訓
實訓二十一：線路故障的判斷與處理實訓
實訓二十二：程序設置錯誤的判斷與糾正實訓
實訓二十三：按線路圖將各部分連線實訓
實訓二十四：設計并安裝一個簡易應用系統
