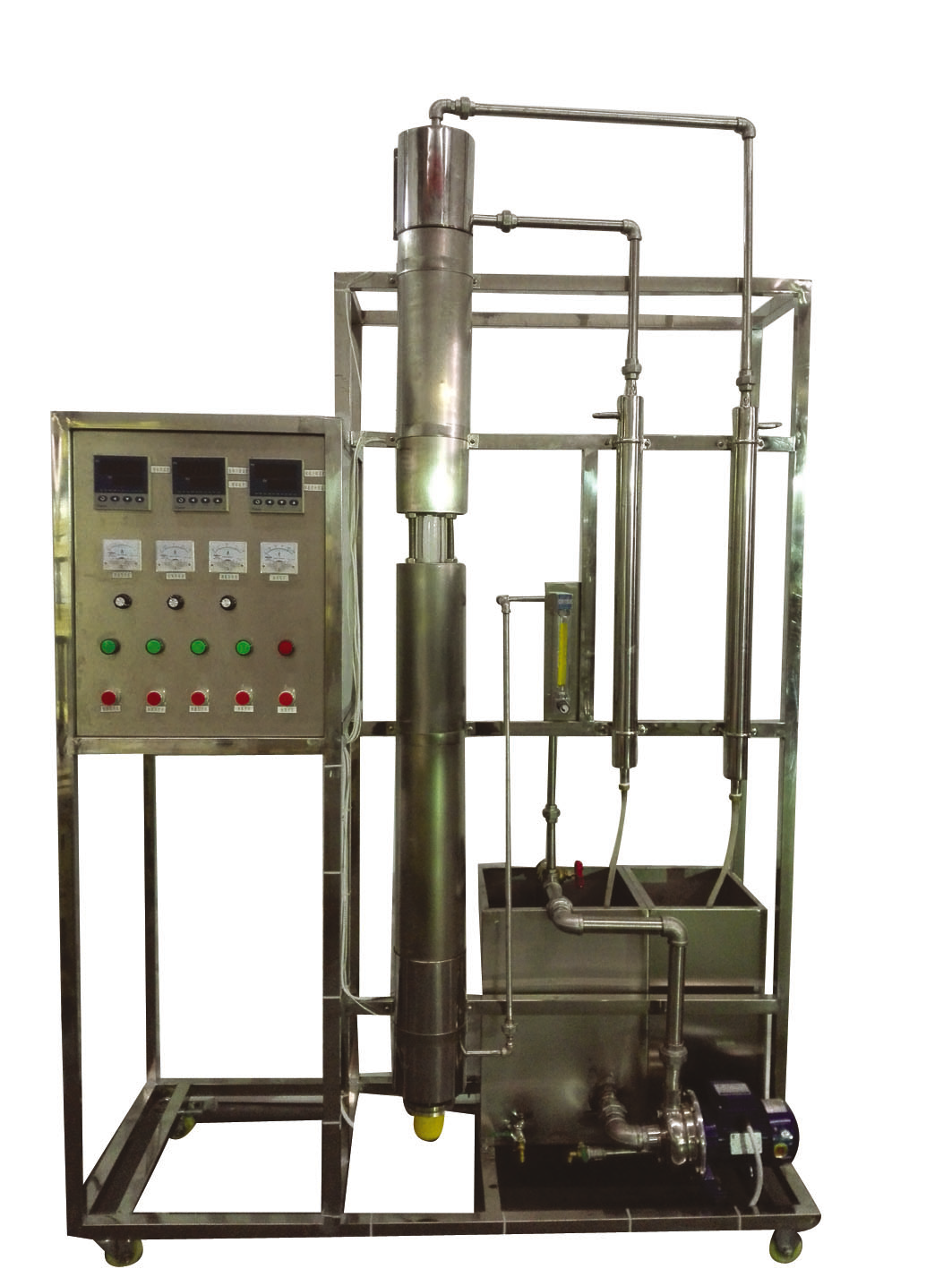

7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

分 項

說 明

設計參數

傳熱系數 ： 1000-5000 ( w/m .2 . o C) 。 液 體流 量： 4 ~ 40L/ h 、常壓操作 。

公用 設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓 AC220V ，功率 2.5KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

實驗物料： 清潔自來水 ， 外配設備：無。

主要設備

304 不銹鋼預熱釜：功率 2.0KW ，可調，帶保溫層。

304 不銹鋼加熱段：φ 22*750mm ，功率 0.2KW 可調，帶保溫層。

玻璃觀測段 長度 100mm 高硼硅玻璃視窗。

304 不銹鋼測量段：φ 18*500mm ，功率 0.2KW 可調，帶保溫層。

304 不銹鋼液體冷卻器：列管冷凝器，換熱面積 0.1m 2 。

304 不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積 0.1m 2 。

LZB-10 轉子流量計：流量范圍 6 ～ 60L/h 。

不銹鋼離心泵 1 臺。

不銹鋼水箱 1 臺。

冷卻水出口溫度 1 支。

主體溫度、壁面溫度 熱電偶 3 支。

宇電 AI702 M 多路數字溫度顯示 儀 。

宇電 AI518 溫度控制儀（帶手動功能） 。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1500*500*2000mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

液體溫度

Pt100 鉑電阻

數字 溫度 儀

無

預熱溫度

Pt100 鉑電阻

數字溫度控制儀

固態調壓模塊

液體流量

轉子流量計

流量計就地顯示

管路 出 口閘閥（手動）
