7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1 、了解列管換熱器結構及流程，掌握給熱系數測定的實驗方法。

2 、比較列管換熱器逆流、并流換熱實驗的流程及效果。

3 、了解影響對流給熱系數的因素和強化傳熱的途徑。表現主要熱阻側流體流速的改變對總傳熱速率的影響。

設計參數

雷諾數 Re ： <3.5 × 10 4 。

冷流體（空氣）流量： 0 ～ 80m 3 /h 。冷流體（空氣）溫度：常溫～ 60 ℃。

熱流體（空氣）流量： 0 ～ 60m 3 /h 。熱流體（空氣）溫度： 80 ～ 110 ℃。

公用設施

電：電壓 AC220V ，功率 4.0KW ，標準 單 相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源），熱流體自帶不銹鋼加熱器連接風機。

實驗物料：空氣， 外配設備： 無。

主要設備

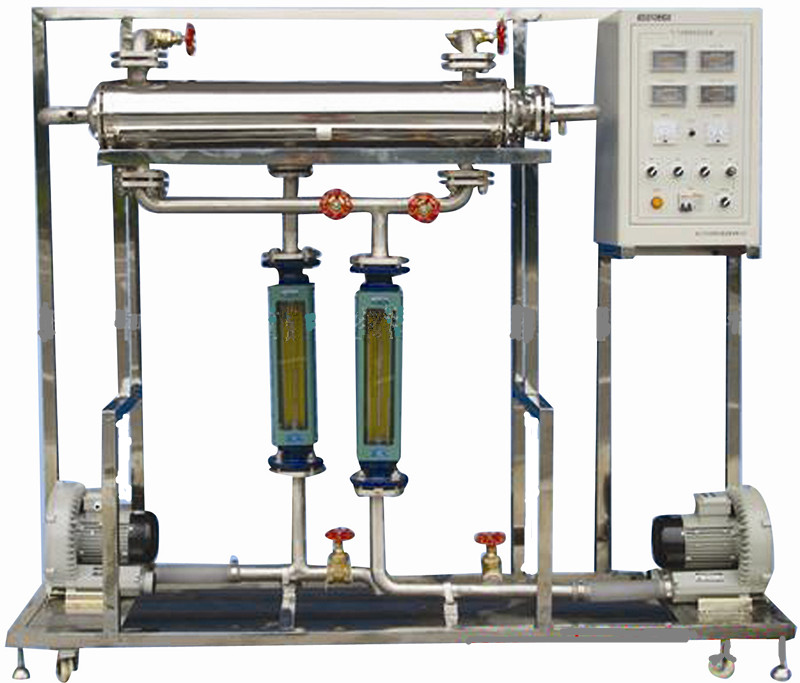

換熱器：全 304 不銹鋼換熱器，外設鏡面保溫層。熱流體走管內，冷流體走管間。換熱管規格 Ф 12 × 1.5 mm ，共 13 根，長 1000mm ，總換熱面積 0.48m 2 。換熱方式可選擇逆流或并流。

加熱筒： 304 不銹鋼，加熱功率 3.0KW ，法蘭拆卸式加熱棒。

風機：旋渦氣泵，功率 550W ，最大風量 90 m 3 /h ，最大風壓 13KPa ，與系統軟連接減震降噪，旁路閥調節風量。冷流體進出管： 304 不銹鋼材質， DN40 ，進口閘閥調節流量，換熱器進口段法蘭連接轉子流量計。

熱流體進出管： 304 不銹鋼材質， DN40 ，帶保溫層。

宇電 AI704M 多路數字溫度顯示儀。

宇電 AI702M 多路數字溫度顯示儀。

宇電 AI518 溫度控制儀（帶手動功能）。

K 型熱電偶溫度傳感器 6 支， Pt100 鉑電阻溫度傳感器 1 支。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ，帶腳輪 及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

熱流體風量

轉子流量計

就地顯示

手動調節

冷流體風量

轉子流量計

就地顯示

手動調節

熱流體加熱溫度

Pt100 鉑電阻

溫度控制顯示儀

固態調壓模塊

溫度

K 型熱電偶

數字 溫度 儀

無

技術指標

說 明

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3 、本給熱系數測定實驗裝置以冷熱空氣為介質，采用氣 - 氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。

4 、 裝置采用列管換熱器進行冷熱氣體間的換熱，冷空氣采用空氣而非水，節約了水資源。 雙風機主副回路設計，逆流并流換熱流程切換，更貼近工業應用的實際。

5 、采用 可控硅調壓模塊控制加熱室功率， 多組 U 型翅片加熱管預熱系統，加熱速度快而均勻，鉑熱電阻 + 可控硅 + 加熱管作為熱流體溫度的主控手段。

6 、 整套設備 除去特殊材料外均采用工業用304 全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

7、裝置設計可360度觀察，實現全方位教學與實驗。

8、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1 、了解列管換熱器結構及流程，掌握給熱系數測定的實驗方法。

2 、比較列管換熱器逆流、并流換熱實驗的流程及效果。

3 、了解影響對流給熱系數的因素和強化傳熱的途徑。表現主要熱阻側流體流速的改變對總傳熱速率的影響。

設計參數

雷諾數 Re ： <3.5 × 10 4 。

冷流體（空氣）流量： 0 ～ 80m 3 /h ，冷流體（空氣）溫度：常溫～ 60 ℃。

熱流體（空氣）流量： 0 ～ 60m 3 /h ，熱流體（空氣）溫度： 80 ～ 110 ℃。

公用設施

電：電壓 AC220V ，功率 4KW ，標準 單 相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源），熱流體自帶不銹鋼加熱器連接風機。

實驗物料：空氣， 外配設備： 無。

主要設備

換熱器：全 304 不銹鋼換熱器，外設鏡面保溫層。熱流體走管內，冷流體走管間。換熱管規格 Ф 12 × 1.5 mm ，共 13 根，長 1000mm ，總換熱面積 0.48m 2 。換熱方式可選擇逆流或并流。

加熱筒： 304 不銹鋼，加熱功率 3.0KW ，法蘭拆卸式加熱棒。

風機：旋渦氣泵 , 功率 550W 最大風量 90 m 3 /h ，最大風壓 13KPa ，與系統軟連接減震降噪，旁路閥調節風量。冷流體進出管： 304 不銹鋼材質， DN40 ，進口閘閥和變頻器調節流量。

DN40 渦街流量傳感器， 測量范圍 0-180 m 3 /h , 精度0.5級 。

溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算 。

熱流體進出管： 304 不銹鋼材質， DN40 ，帶保溫層。

宇電 AI704M （帶485接口） 多路數字溫度顯示儀。

宇電 AI702M （帶485接口） 多路數字溫度顯示儀。

宇電 AI702M （帶485接口） 多路數字流量顯示儀。

宇電 AI518 （帶485接口） 溫度控制儀（帶手動功能）。

K 型熱電偶溫度傳感器 6 支， Pt100 鉑電阻溫度傳感器 1 支。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ，帶腳輪 及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

冷流體 流量

渦街流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

熱流體流量

渦街流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

熱流體加熱溫度

Pt100 鉑電阻

溫度控制儀， 精度： 0.5 %FS

固態調壓模塊

溫度

K 型熱電偶

數字顯示儀表 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
