7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

分 項

說 明

裝置功能

1、了解板框壓濾機的構造、過濾工藝流程和操作方法。

2、掌握恒壓過濾常數的測定方法，加深對其的概念和影響因素的理解。

3、學習濾餅的壓縮性指數s和物料常數的測定方法。

4、學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。

5、學習對正交試驗法的實驗結果進行科學的分析，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。

設計參數

板框：過濾面積 0.0245m 2 。

過濾壓力：0～0.2MPa。

過濾常數K: 1.0×10 -4 —5.0×10 -4 m 3 /m 2 ，qe：0.1—0.5，θe：100-400

壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10 -9 --3.5×10 -9

溫度：0--50℃。

公用 設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：固體CaCO3，外配設備：秒表。

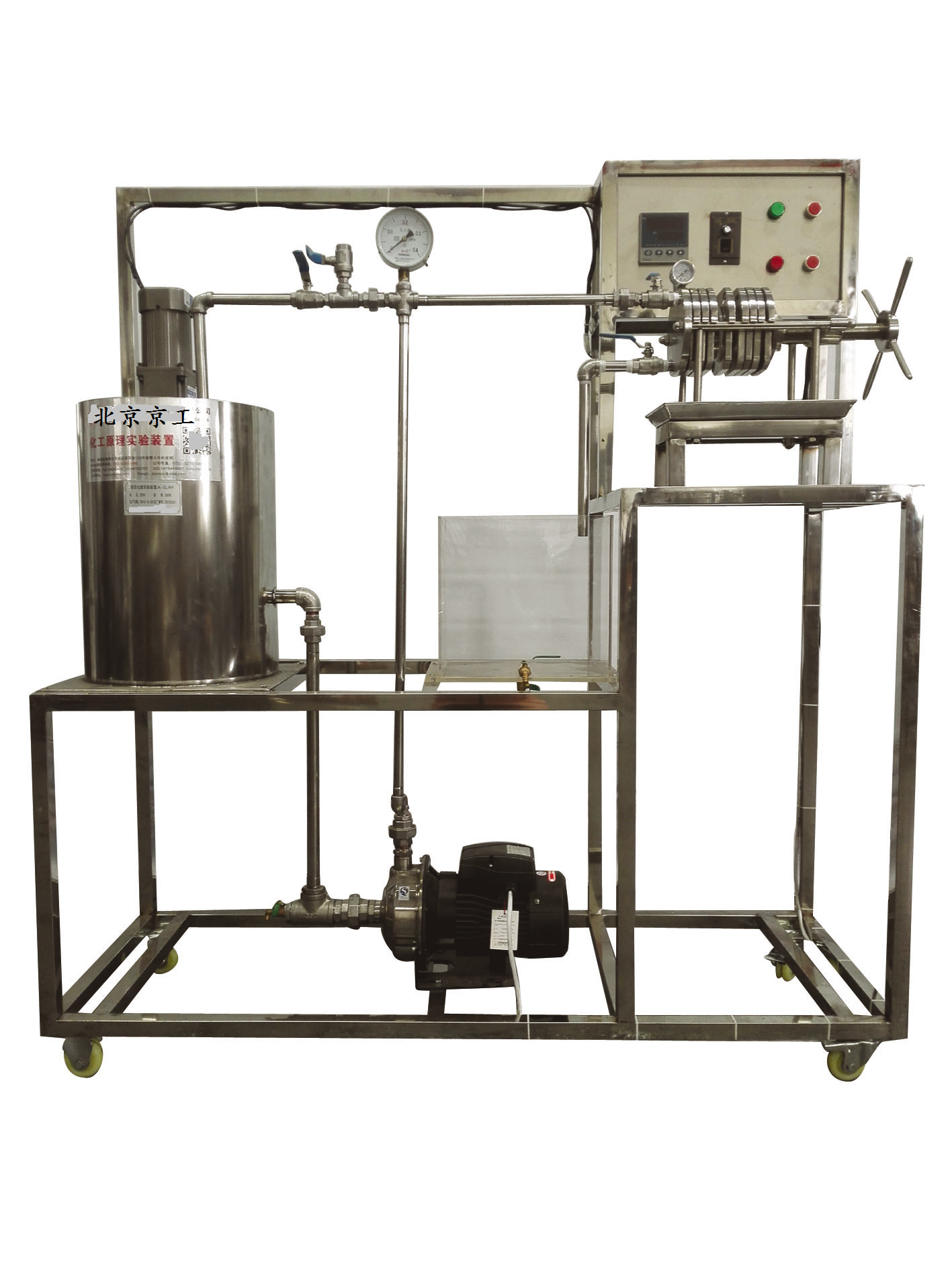

主要設備

304不銹鋼物料桶：φ500×600mm。

304不銹鋼板框：共5塊， 過濾板框過濾截面Φ100mm。

有機玻璃濾液箱：320*280*300mm。

調速電機：電壓AC220V，功率90W， 攪拌器轉速：0-200r/min。

指針式壓力表：0～0.25Mpa。

溫度顯示儀，Pt100鉑電阻溫度傳感器 ：0—100℃。

不銹鋼離心泵：功率750W，最大流量7.2m 3 /h。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1600*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

板框進口壓力

指針式壓力表

壓力表就地顯示

調壓閥（手動）

濾液體積

5000ml標準箱

直讀

無

過濾時間

數字秒表

秒表直讀

無

溫度

PT100鉑電阻

數字溫度計

無

分 項

說 明

裝置特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。

4、該實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用高壓漿料泵將物料注入過濾機，工程化概念強。

5 、 濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。

6、實驗系統 利用帶通訊接口的稱重傳感器讀取對應的瞬時濾液質量，并將濾液質量轉換為體積。

7、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。

8、裝置設計可360度觀察，實現全方位教學與實驗。

9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1、了解板框壓濾機的構造、過濾工藝流程和操作方法。

2、掌握恒壓過濾常數的測定方法，加深對其的概念和影響因素的理解。

3、學習濾餅的壓縮性指數s和物料常數的測定方法。

4、學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。

5、學習對正交試驗法的實驗結果進行科學的分析，分析出每個因素重要性的大小，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。

設計參數

板框：過濾面積 0.0245m 2 。

過濾壓力：0～0.2MPa。

過濾常數K: 1.0×10 -4 —5.0×10 -4 m 3 /m 2 ，qe：0.1—0.5，θe：100-400

壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10 -9 --3.5×10 -9

溫度：0--50℃。

公用 設施

水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：固體CaCO3，外配設備：秒表。

主要設備

304不銹鋼物料桶：φ500×600mm。

304不銹鋼板框：共5塊， 過濾板框過濾截面Φ100mm。

有機玻璃濾液桶：φ200×500mm。

濾液量采用 稱重傳感器 自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約15L，配刻度管。

調速電機：電壓AC220V，功率90W， 攪拌器轉速：0-200r/min。

壓力傳感器，測量范圍：0-0.25MPa，精度0.5級。

宇電AI501 （帶485接口） 重量數字顯示儀。

宇電 AI501 （帶485接口） 溫度數字顯示儀。

宇電 AI501 （帶485接口） 壓力數字顯示儀。

Pt100熱電阻溫度傳感器 ：0—100℃。

不銹鋼離心泵：功率750W，最大流量7.2m 3 /h。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1600*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。

測控組成

變量

檢測機構

顯示機構

執行機構

板框進口壓力

壓力傳感器

數字顯示儀表 ， 精度： 0.5 %FS

調壓閥（手動）

濾液體積

稱重傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

過濾時間

時間控制器

上位機采集

無

溫度

PT100鉑電阻

數字顯示儀表 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、重量、時間、壓力等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
