真空過濾實驗裝置 JGHY-113
型號： JGHY-113
產品說明：
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。
5、相比恒壓板框過濾，真空抽濾具有配料少、時間短、操作維護簡便等優點。
6、實驗系統采用了量筒+秒表方式或濾液測量裝置測量濾液量。
7、裝置設計可360度觀察，實現全方位教學與實驗。

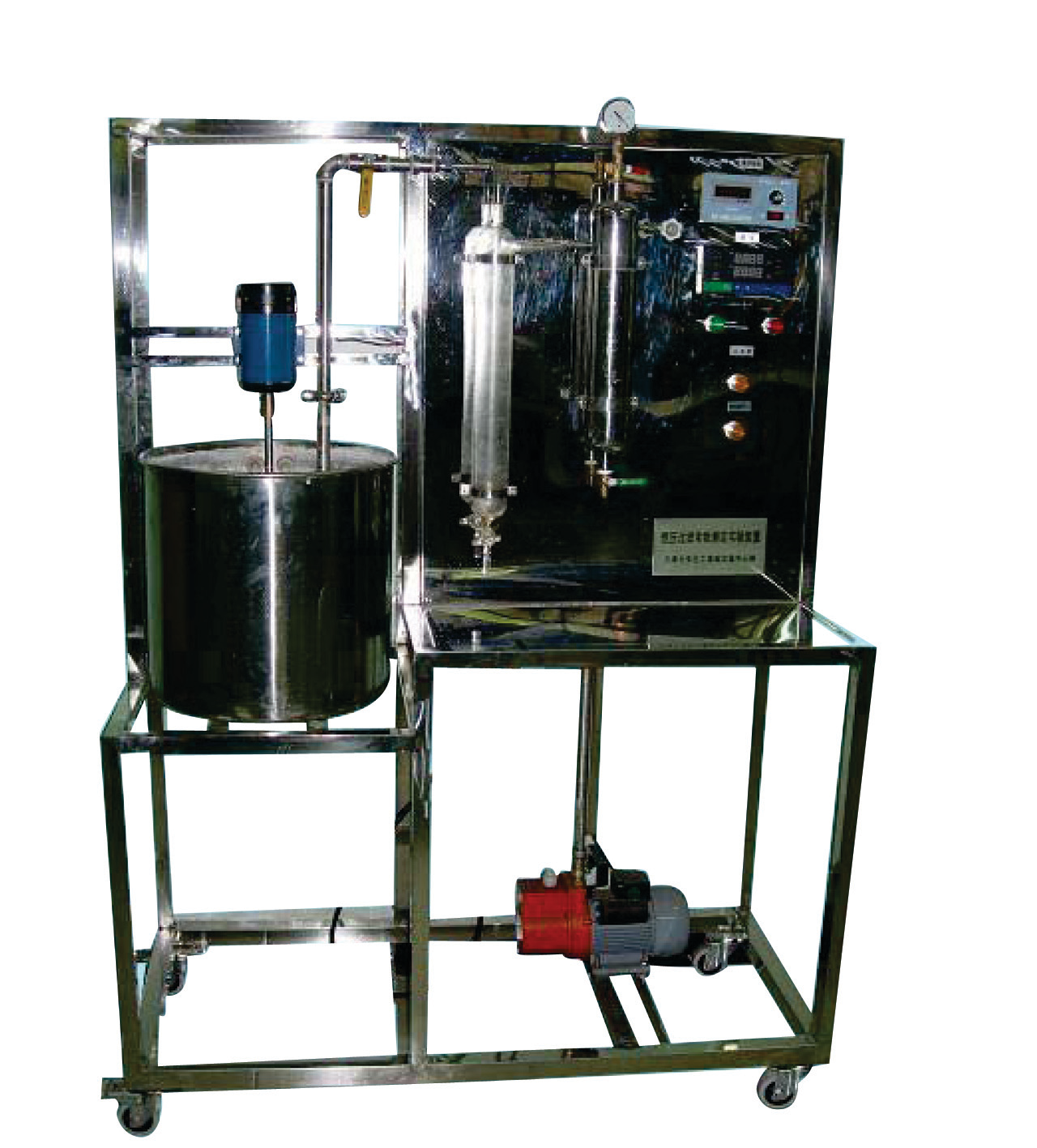

產品參考圖片：
主要功能： 真空過濾實驗裝置 JGHY-113
技術指標 |
說 明 |
裝置功能 |
1、能夠體現真空過濾裝置的構造和操作方法。
2、實現操作壓力對過濾速率的影響，驗證過濾過程中的各種關系、相關公式及基本理論。
3、實現測定過濾常數K、qe、τe及壓縮性指數s的方法。
4、測定不同條件（真空度、濾液濃度、不同料漿）下的恒壓抽濾常數。 |
設計參數 |
過濾器面積 0.00385 m 2 ，過濾壓力：0～0.2MPa。
過濾常數K: 1.0×10 -4 —6.0×10 -4 m 3 /m 2 ，qe：0.1—0.3，θe：100-300。
壓縮性指數 s ：0.1-0.2，物性常數 k：1.0×10 -7 --3.0×10 -7
溫度：0-50℃。 |
公用設施 |
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時物料由過濾器經真空泵抽吸后進入濾液瓶。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：固體CaCO3，外配設備：秒表。 |
主要設備 |
304不銹鋼物料桶：φ350×400mm。
304不銹鋼過濾器直徑：φ70mm。
玻璃計量瓶：1000ml。
調速電機：電壓AC220V，功率100W， 攪拌器轉速：0-200r/min。
指針式真空壓力表：-0.1～0MPa 。
數字溫度儀表，Pt100鉑電阻溫度傳感器 ：0—100℃。
真空泵: 旋片式真空泵，抽速: ≥2 L/s ，轉速: 2800r/min 功率: 370W。
304不銹鋼緩沖罐 Φ76mm。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1500*500*1700mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
緩沖罐壓力 |
指針式壓力表 |
壓力表就地顯示 |
調壓閥（手動） |
濾液體積 |
1000ml計量瓶 |
直讀 |
無 |
過濾時間 |
數字秒表 |
秒表直讀 |
無 |
溫度 |
PT100鉑電阻 |
數字溫度計 |
無 |
數字型真空過濾實驗裝置 JGHY-113/II
技術指標 |
說 明 |
裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、相比恒壓板框過濾，真空抽濾具有配料少、時間短、操作維護簡便等優點。
5、裝置設計可360度觀察，實現全方位教學與實驗。
6、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
裝置功能 |
1、能夠體現真空過濾裝置的構造和操作方法。
2、實現操作壓力對過濾速率的影響，驗證過濾過程中的各種關系、相關公式及基本理論。
3、 實現測定過濾常數K、qe、τe及壓縮性指數s的方法。
4、測定不同條件（真空度、濾液濃度、不同料漿）下的恒壓抽濾常數。 |
設計參數 |
過濾器面積 0.00385 m 2 ，過濾壓力：0～0.2MPa。
過濾常數K: 1.0×10 -4 —6.0×10 -4 m 3 /m 2 ，qe：0.1—0.3，θe：100-300。
壓縮性指數 s ：0.1-0.2，物性常數 k：1.0×10 -7 --3.0×10 -7
溫度：0-50℃。 |
公用設施 |
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時物料由過濾器經真空泵抽吸后進入濾液瓶。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：固體CaCO3，外配設備：秒表。 |
主要設備 |
304不銹鋼物料桶：φ350×400mm。
304不銹鋼過濾器直徑：φ70mm。
玻璃計量瓶：1000ml。
調速電機：電壓AC220V，功率90W， 攪拌器轉速：0-200r/min。
真空度：壓力傳感器，測量范圍：-0.1-0MPa，精度0.5級。
濾液量采用10KPa差壓傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約1000ml，配刻度管。
宇電 AI501 （帶485接口） 壓差數字顯示儀。
宇電 AI501 （帶485接口） 溫度數字顯示儀。
宇電 AI501 （帶485接口） 壓力數字顯示儀。
Pt100鉑電阻溫度計 ：0—100℃。
真空泵: 旋片式真空泵 抽速: ≥2 L/s ，轉速: 2800r/min，功率: 370W。
304不銹鋼緩沖罐 Φ76mm。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1500*500*1700mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
真空度 |
壓力傳感器 |
數字顯示儀表 ， 精度： 0.5 %FS |
調壓閥（手動） |
濾液體積 |
差壓傳感器 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
過濾時間 |
時間控制器 |
上位機采集 |
無 |
溫度 |
PT100鉑電阻 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
軟件組成 |
模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、時間、壓力、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 |
|
|
