JGLY-33 樓宇智能安防布線實訓系統
本樓宇智能安防布線實訓系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。

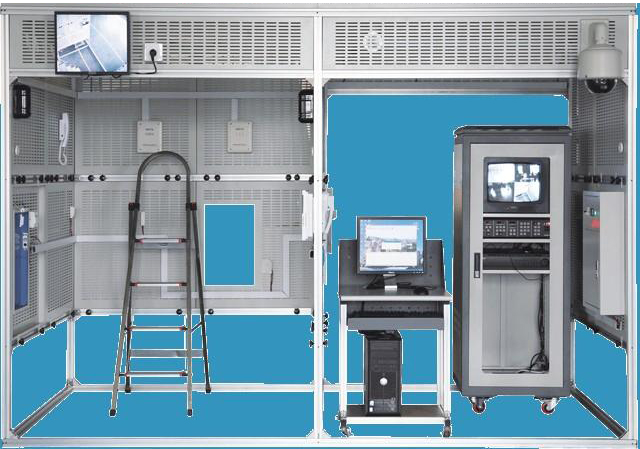

產品參考圖片：
主要功能：JGLY-33 樓宇智能安防布線實訓系統
一、 系統概述
本樓宇智能安防布線實訓系統是為中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
系統以建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分，智能大樓（小區）可模擬智能大樓的安保房間，也可模擬智能小區的安保房間。在此系統進行項目訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
二、 系統結構與組成
樓宇智能安防布線實訓系統采用模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，智能大樓（小區）設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控柜等典型管理設備。
在智能大樓（小區）內安裝煙感探測器、紅外探測器、溫感探測器、門磁、緊急按鈕、紅外對射和巡更點等。智能大樓（小區）的房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。
在管理中心區域和安保區域內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺為17寸液晶監視器，另一臺為19寸液晶顯示器。
系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程橋架實現系統連接。
三、 技術參數
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3. 裝置容量：≤1.0kVA
4. 外型尺寸：3120mm×1580mm×2310mm
5. 安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
四、 實訓項目
1. 智能建筑安防布線的實施
2. 對講門禁系統安裝、接線與調試
3. 室內安防與周界防范系統安裝、接線與調試
4. 視頻監控系統安裝、接線與調試
5. 巡更系統安裝與調試
6. 系統運行維護
五、基本規格
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
1 |
建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2310mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1 |
臺 |
2 |
電腦桌 |
600mm×600mm×800mm
（長×寬×高） |
1 |
臺 |
3 |
鋼凳 |
Φ300mm×450mm
（圓×高） |
1 |
把 |
4 |
鋁人字梯 |
900mm×250mm×1200mm
（長×寬×高） |
1 |
把 |
5 |
工程塑料卡件 |
20mm×10mm×11mm
（長×寬×高） |
300 |
個 |
|
|
|
|
|
2．系統配置
一、對講門禁系統（安科） |
序號 |
設備名稱 |
設備型號(品牌) |
單位 |
數量 |
1 |
管理中心機 |
ET-366G |
臺 |
1 |
2 |
歐式數碼彩色可視室外主機 |
ET-366D08-1-ID |
臺 |
1 |
3 |
電源箱 |
ET-366P |
臺 |
1 |
4 |
聯網器 |
ET-366W |
臺 |
1 |
5 |
多功能壁掛室內分機 |
ET-366M5-F |
臺 |
1 |
6 |
非可視壁掛室內分機 |
ET-366H2 |
臺 |
1 |
7 |
層間分配器 |
ET-366FS2 |
臺 |
1 |
8 |
非接觸卡 ID |
通用型 |
張 |
1 |
9 |
電插鎖 |
通用型 |
只 |
1 |
二、安防系統（霍尼韋爾、豪恩、艾禮富） |
序號 |
設備名稱 |
設備型號(品牌) |
單位 |
數量 |
|
8防區報警主機 |
238 |
|
|
|
煙霧探測器 |
LH-201 |
|
|
|
溫感探測器 |
LH-94 |
|
|
1 |
門磁開關 |
HO-03 |
只 |
1 |
2 |
家用緊急求助按鈕 |
HO-01 |
只 |
1 |
3 |
紅外探測器 |
LH-902B |
只 |
1 |
|
紅外幕簾探測器 |
LH-901B |
|
|
5 |
燃氣探測器 |
LH-88 |
只 |
1 |
6 |
主動紅外對射報警器 |
ABT-60 |
只 |
1 |
7 |
聲光報警器 |
HC-103 |
只 |
1 |
三、視頻監控系統（�？低�、力視維、ACES） |
序號 |
設備名稱 |
設備型號(品牌) |
單位 |
數量 |
1 |
高速球云臺攝像機 |
SW-CW860SY |
臺 |
1 |
2 |
彩色槍型攝像機 |
SW-720A |
臺 |
1 |
3 |
紅外攝像機 |
SW-631D2A |
臺 |
1 |
5 |
矩陣主機 |
ACES-8608 |
臺 |
1 |
6 |
矩陣控制鍵盤 |
ACES-8603 |
臺 |
1 |
7 |
19寸彩色顯示器 |
AOC-19 |
臺 |
1 |
8 |
17寸液晶監視器 |
|
臺 |
1 |
9 |
硬盤錄像機 |
�？低旸S-7808 |
臺 |
1 |
10 |
硬盤 |
500G |
只 |
1 |
11 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
臺 |
1 |
12 |
視頻線纜 |
SYV75-3 |
米 |
100 |
13 |
電源線 |
RVV2*0.5 |
米 |
100 |
四、巡更系統（神盾） |
序號 |
設備名稱 |
設備型號(品牌) |
單位 |
數量 |
1 |
巡更棒 |
H5 |
臺 |
1 |
2 |
巡更信息點 |
|
臺 |
5 |
3 |
人員信息卡 |
|
臺 |
2 |
4 |
巡更通訊線 |
|
根 |
1 |
5 |
巡更管理軟件 |
|
套 |
1 |
3.工具及配件
序號 |
名稱 |
內容 |
備注 |
1 |
工具 |
包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。 |
|
2 |
耗材配件 |
包含PVC線槽、BNC視頻接頭、SYV75-3視頻線、RVV2*0.5電源線等。 |
|
|
