JGLY-31型 建筑電氣與智能化樓宇模擬實訓設備
概述：
JGLY-31型 建筑電氣與智能化樓宇模擬實訓設備是由鋁合金骨架和活動網孔板組合而成的兩層建筑平臺，分別模擬一棟建筑的首層機房、二層住戶、首層樓道、二層樓道、垂直豎井和建筑周邊。樓宇實驗實訓裝置房間提供正反側墻和頂墻的安裝范圍，同時還提供房間大門，可在上面安裝電插鎖、電磁鎖、門磁和閉門器等器件，樓宇智能系統實驗?zāi)K可實現智能建筑各類系統的安裝與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。

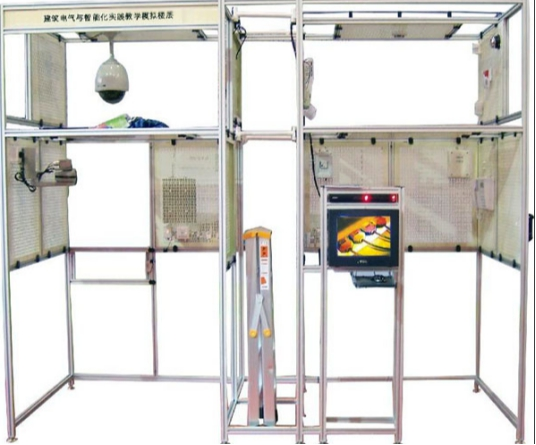

產品參考圖片：
主要功能：
JGLY-31型 建筑電氣與智能化樓宇模擬實訓設備

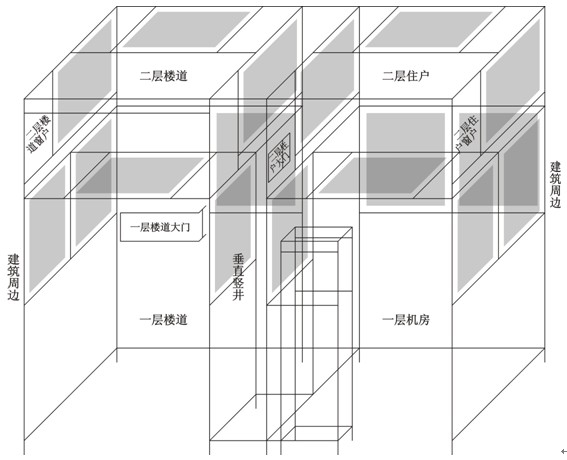

“JGLY-31建筑電氣與智能化實踐教學模擬樓層”是由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。
器件的安裝方式與實際工程一致，使用自攻螺絲與網孔板用膨脹固定件的配合，學生在模擬墻體的一邊便可單獨完成器件的固定；布線方式可選擇通過線槽布明線（網孔板正面）或通過理線環布暗線（網孔板反面）。
2、外形尺寸
鋁合金支架尺寸：3010mm×1305mm×2550mm（長×寬×高）
網孔板尺寸：750mm×600mm×35mm（長×寬×高）
3、主體配置
序號 |
器件名稱 |
數量 |
單位 |
備注 |
1 |
鋁合金支架 |
1 |
臺 |
設備主體配置 |
2 |
網孔板 |
17 |
塊 |
3 |
計算機移動推車 |
1 |
臺 |
4 |
圓鋼凳 |
1 |
張 |
5 |
人字梯 |
1 |
把 |
6 |
配電箱 |
1 |
個 |
7 |
單相漏電保護開關 |
1 |
個 |
8 |
儲物架 |
1 |
臺 |
9 |
網孔板用膨脹固定件 |
500 |
個 |
10 |
理線環 |
100 |
個 |
11 |
緊固件、線材及專用工具 |
1 |
批 |
12 |
單相三位三級排插 |
3 |
個 |
13 |
單相一位二級插座 |
2 |
個 |
14 |
單相一位三級插座 |
3 |
個 |
15 |
明裝86底座 |
7 |
個 |
16 |
18V直流開關電源 |
1 |
個 |
對講門禁及室內安防子系統 |
17 |
12V直流開關電源 |
1 |
個 |
18 |
門前鈴 |
1 |
個 |
19 |
室內分機 |
1 |
臺 |
20 |
電插鎖 |
1 |
把 |
21 |
警鈴 |
1 |
個 |
22 |
被動紅外空間探測器 |
1 |
個 |
23 |
感煙探測器 |
1 |
個 |
24 |
燃氣探測器 |
1 |
個 |
25 |
門磁開關 |
1 |
對 |
26 |
求助按鈕 |
1 |
個 |
27 |
層間分配器 |
1 |
個 |
28 |
室外主機 |
1 |
臺 |
29 |
ID卡 |
4 |
張 |
30 |
電磁鎖 |
1 |
把 |
31 |
電磁鎖控制器 |
1 |
個 |
32 |
開門按鈕 |
1 |
個 |
33 |
聯網器 |
1 |
個 |
34 |
管理中心機 |
1 |
臺 |
35 |
通訊轉換模塊 |
1 |
個 |
36 |
通訊電纜 |
1 |
條 |
37 |
對講門禁監控管理軟件 |
1 |
套 |
38 |
彩色監視器 |
1 |
臺 |
閉路電視監控及周邊安防子系統 |
39 |
硬盤錄像機 |
1 |
臺 |
40 |
硬盤 |
1 |
個 |
41 |
交換機 |
1 |
個 |
42 |
網絡跳線 |
1 |
條 |
43 |
網絡視頻監控管理軟件 |
1 |
套 |
44 |
變速球 |
1 |
臺 |
45 |
一體機芯 |
1 |
臺 |
46 |
槍型攝像機 |
1 |
臺 |
47 |
自動光圈鏡頭 |
1 |
個 |
48 |
室內全方位云臺 |
1 |
臺 |
49 |
智能解碼器 |
1 |
個 |
50 |
紅外攝像機 |
1 |
臺 |
51 |
攝像機支架 |
1 |
個 |
52 |
拾音器 |
1 |
個 |
53 |
主動紅外對射探測器 |
1 |
對 |
54 |
被動紅外幕簾探測器 |
1 |
個 |
55 |
聲光警號 |
1 |
個 |
備注：計算機另選配。
4、實踐項目
1.認識和熟悉各種樓宇智能化器件
2.各種墻體器件的對應區域位置安裝
3.電插鎖、電磁鎖和門磁等門上器件的安裝和調試
4.掌握對講門禁及室內安防系統的結構和原理
5.對講門禁及室內安防系統的接線、布線和調試
6.對講門禁監控管理軟件的操作與事故演習
7.基于兩層樓層的對講門禁及室內安防系統的系統結構項目設計
8.掌握閉路電視監控及周邊安防系統的結構和原理
9.閉路電視監控及周邊安防系統的接線、布線和調試
10.網絡視頻監控管理軟件的操作與事故演習
11.基于兩層樓層的閉路電視監控及周邊安防系統的系統結構項目設計
|
