JGLY-76 樓宇工程IC卡及遠程抄表系統實訓平臺
樓宇工程IC卡及遠程抄表系統實訓平臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。

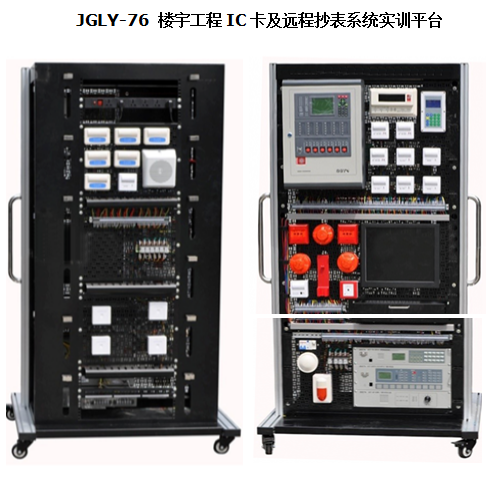

產品參考圖片：
主要功能：JGLY-76 樓宇工程IC卡及遠程抄表系統實訓平臺
1、設備概述
樓宇工程IC卡及遠程抄表系統實訓平臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。
2、技術指標
(1) 電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(2) 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3) 整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
序號 |
器材名稱 |
數量 |
單位 |
備注 |
1 |
立式實訓平臺 |
1 |
臺 |
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
4 |
線纜管理架 |
12 |
個 |
|
5 |
電源管理模塊 |
1 |
臺 |
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
7 |
IC 卡電表 |
1 |
臺 |
|
8 |
IC 卡冷水表 |
1 |
臺 |
|
9 |
IC 卡燃氣表 |
1 |
臺 |
|
10 |
IC 卡讀卡器 |
1 |
臺 |
|
11 |
IC 卡 |
10 |
張 |
|
12 |
脈沖燃氣表 |
2 |
套 |
|
13 |
脈沖水表 |
1 |
臺 |
|
14 |
脈沖電表 |
1 |
臺 |
|
15 |
采集器 |
2 |
臺 |
|
16 |
集中器 |
1 |
臺 |
|
17 |
網絡控制器 |
1 |
臺 |
|
18 |
模擬電消費系統 |
1 |
套 |
|
19 |
模擬水消費系統 |
1 |
套 |
|
20 |
模擬氣消費系統 |
1 |
套 |
|
21 |
管路套件 |
1 |
套 |
|
22 |
管理計算機 |
1 |
臺 |
|
23 |
遠程抄表系統軟件 |
1 |
套 |
|
24 |
IC 卡預付費系統軟件 |
1 |
套 |
|
25 |
發卡箱 |
1 |
個 |
|
26 |
6位PDU電源 |
1 |
個 |
|
27 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
28 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
29 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
30 |
單口86型信息面板 |
4 |
個 |
|
31 |
86型底盒 |
4 |
個 |
|
32 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
33 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
34 |
專用橋架 |
1 |
套 |
|
35 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
4、實訓項目
1. IC卡及遠程抄表系統硬件的認識
2. IC卡三表收費系統做卡及軟件基本操作
3. IC卡三表收費系統表具及軟件高級操作
4. IC卡三表收費系統系統設置操作
5. IC卡三表收費系統營業業務操作
6. IC卡三表收費系統功能卡管理操作
7. IC卡三表收費系統查詢統計操作
8. IC卡三表收費系統數據庫操作
9. 遠程抄表系統基本功能的認識
10. 遠程抄表系統計量表管理操作
11. 遠程抄表系統費用管理操作
12. 遠程抄表系統系統管理操作
13. 系統的設計與連接
14. 故障的設置與排除
15. 系統的結構與安裝
|
