JGLY-16 樓宇給排水監控系統實驗實訓裝置
能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

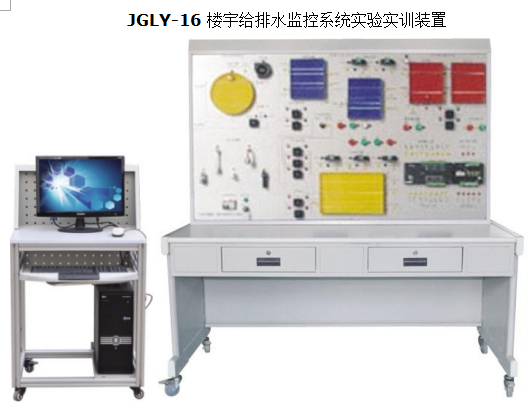

產品參考圖片：
主要功能：JGLY-16 樓宇給排水監控系統實驗實訓裝置
一、設備參數及性能：
1、裝置組成：
本實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、仿真水箱、多種水位傳感器、多種電動水閥等組成。
2、系統實訓功能：
能進行各種給排水系統控制操作演示、DDC控制器的操作與編程、給水控制、排水控制、氣壓給水控制、熱水供水控制、水位傳感器的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
3、JG-310給排水模擬板：
大型的給水系統控制模擬板、排水系統控制模擬板、氣壓給水系統控制模擬板和熱水供水系統控制模擬板，要求能完全模擬真實給排水系統的工作過程、所有的水箱要求能在DDC的控制下顯示水位高度、所有的空壓機和水泵也要求在DDC的控制下自動旋轉。水箱系統及要求采用仿真立體模型并配有顯示系統、所有的水泵、空壓機也要求全部采用仿真動態模型、仿真動態風壓機配置一臺、仿真動態水泵配置十臺、仿真壓力水箱配一個、熱水箱配置二個、高位水箱配置二個、蓄水池配置一個。
4、HW500DDC控制器：
配置： DO配17個點、DI配8個點。
5、P4服務器電腦：
內配置支持DDC的客戶端組態軟件一套、PCLTA-20網絡適配器一塊、DDC配置軟件一套和控制程序一套。并能聯客戶端電腦4、各種水位傳感器：
采用工程實際主流應用的全真水位傳感器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作、水位傳感器的類型不能少于五種。
二、系統技術指標：
1.工作電壓：?jiǎn)蜗嗳�220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，17點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
三、可以做的實訓項目
1.樓宇給水監控系統的實訓
2.樓宇排水監控系統實訓
3.樓宇氣壓給水監控系統實訓
4.樓宇熱水給水監控系統實訓
5.線路故障的判斷與處理
6.設備故障的判斷與處理
7.設計并安裝一個簡易應用系統
8.設計有關控制點位信息表格
9.組態軟件設計實訓項目
10.系統調試實訓項目
四、設備配置表：
序號 |
組成 |
數量 |
1 |
直接數字控制器 |
1套 |
2 |
Lon卡 |
1套 |
3 |
繼電器 |
5 |
4 |
指示燈 |
14 |
5 |
開關電源 |
1 |
6 |
長微型模擬水位 |
4 |
7 |
長微型模擬水位 |
14 |
8 |
軸流風機、模擬空壓機 |
1 |
9 |
風機，模擬水泵 |
10 |
10 |
水位開關 |
1 |
11 |
水位開關 |
1 |
12 |
水位開關 |
1 |
13 |
水位開關 |
1 |
14 |
水位開關 |
1 |
15 |
3腳故障開關 |
40 |
16 |
6腳故障開關 |
25 |
17 |
總開關 |
1 |
18 |
鎖開關 |
1 |
19 |
電腦 |
1 |
20 |
實訓桌和實訓屏架 |
1套 |
21 |
電腦桌 |
1臺 |
|
