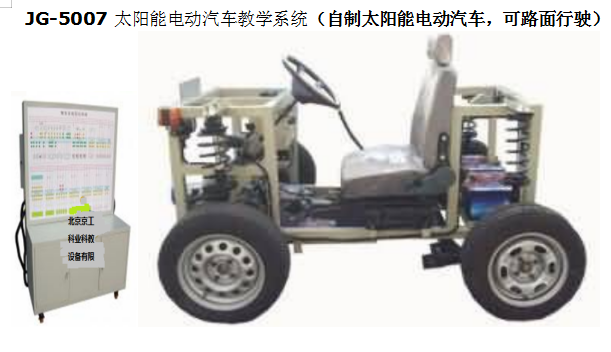

JG-5007 太陽能電動汽車教學系統 （自制太陽能電動汽車，可路面行駛）

一．產品簡介
自制電動車控制系統與底盤系統研制而成，太陽源電動汽車各系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示太陽源電動汽車各系統結構與原理及工作過程。設備能清晰展示太陽源電動汽車的主要結構、各組成模塊的安裝位置及連接關系，使學生對電動汽車更為直觀的認識，能提高學生在新能源汽車領域的技能。
適用于各類型院校及培訓機構對太陽源電動汽車整車?yán)碚摵途S修實訓的實訓與研發教學需要。
底盤系統包含前后懸架總成、四車輪及輪胎、方向盤與全套轉向系統、駐車裝置、剎車制動系統、可實現前后檔的檔位機構。
二．主要用途
1．適用于各類型院校及培訓機構對太陽源電動汽車各系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對太陽源電動汽車各系統模塊各單元教學需要，電動汽車控制系統研發等。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于太陽源電動汽車各系統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
1.汽車底盤系統：
自研制的全新底盤系統，包含前后懸架總成、四車輪及輪胎、方向盤與轉向系統全套、駐車裝置、剎車制動系統、檔位機構（可實現前后檔），定速系統。
2.電動機及控制組件：
0.8KW電動機、電子油門踏板、QC-JD-08控制器等。
3.蓄電池控制組件：
與電動機等負荷相配套的頂邦自制QC-DD-09智能充電控制系統、及充電機。包括控制器、動力電池、充電機、轉換器等。
4. 太陽動力模塊組件：300W與控制器
5．太陽能汽車教學示教板
配備專用連接電纜和信號線，連接汽車教學示教板，通過汽車底盤不同的模擬工況，示教板將實時檢測太陽電池電壓、電池電流、動力電機電壓、動力電機電流；數據實時顯示到示教板各儀表屏幕上面，便于學生對燃料電池系統在不同的場景下的性能情況有直觀的數據教學。
4mm鋁塑板UV平板噴繪，繪制太陽能汽車結構與原理彩圖。
6.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

四．功能特點
1．電動汽車各系統正常運行，動態演示動力傳動系統及控制系統。設備可實現電動車的教學實訓，可使學員對其元器件及控制單元直觀的認識（包括控制器、驅動電機、動力電池、充電機、DC/DC轉換器、制動系統、倒車控制系統等）。
2．可實現汽車保養與維護操作，太陽能電動汽車控制系統研發。
3．設可實現汽車拆裝和工況演示，電動汽車各系統可運行，進行起動、加速、減速；
五．外形與顏色
設備外形：約2500×1200×1300mm(長×寬×高)；
設備顏色： 7032（用戶可選擇各種顏色）
六．制造工藝
1.鋼性結構焊接,沖壓成形.
2.方管：40*40*3.0mm
3.表面采用亞光灰噴塑工藝，厚度0.3mm.
七．技術指標
1.工作溫度：-40℃～+50℃
2．電機：0.8KW
3．電源：45V
4.輪胎:145/70R12
5.最大車速:60km/h
6.最大爬坡度:30％
7.1次充滿電后可行駛≤100km,充電電壓:220V
8.座位:機械調節式
9.驅動方式:前驅動
10.控制器:-DD-18(包含電機控制、蓄電池管理、制動能量回收等)

基本配置(每臺)
