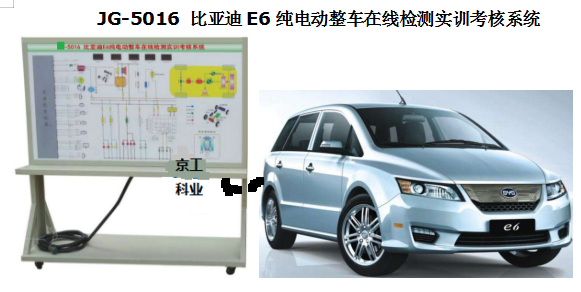

JG-5016 比亞迪E6純電動整車在線檢測實訓考核系統

一、產品簡介
該設備將一臺比亞迪E6可正常運行的電動汽車改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC控制單元、高壓電池ECU控制單元等的動、靜態信號參數。
適用于中高等職業技術院校、普通教育類學院和培訓機構對油電混合動力整車?yán)碚摵途S修實訓的教學需要。

二、功能特點
1. 整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2. 可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
3. 制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：
◆ 組合儀表控制單元
◆ 網關控制單元
◆ P檔電機控制單元
◆ 電機控制單元
◆ 檔位控制單元
◆ 車載充電器控制單元
◆ DC/DC控制單元
◆ 高壓電池ECU控制單元
4.“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
5.汽車檢測實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。
6.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC控制單元、高壓電池ECU控制單元等的檢測實訓。
7.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型車解碼器，對組合儀表控制單元、網關控制單元、P檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC控制單元、高壓電池ECU控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.汽車檢測實訓臺面板部分采用1.5mm厚冷板沖壓結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
9.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。


三、基本配置：(每套)
1. 在線檢測教具車1輛
2. 故障設置控制器1套
3. 汽車檢測實訓臺1套
4. 智能化故障設置和考核系統1套
5. 航空插頭和連接電纜1套
