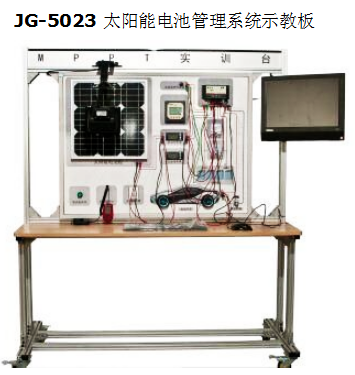

JG-5023 太陽能電池管理系統示教板

一、功能特點
1. 該太陽能電池管理系統示教板設備完整展示了電動汽車的太陽能電池管理系統，可以動態模擬電動汽車太陽能電池管理系統的運行狀態與工作過程。
2. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車太陽能電池管理系統結構原理圖和實物，認識和分析電動汽車太陽能電池管理系統的工作原理。
3. 示教板面板上安裝有點火開關、太陽能板，陽光模擬器，太陽能管理模塊，蓄電池，DA/DA轉換電路與操縱開關。
4. 示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

二、技術參數
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(長×寬×高)

三、實驗項目
1. 太陽能電池發電原理實驗
2. 不同光源對太陽能電池的差異
3. 溫度對太陽能電池的差異
4. 不同輻射度的無負載電壓與短路電流
5. 太陽能電池串聯連接
6. 太陽能電池串聯連接時有遮蔽現象
7. 太陽能電池并聯連接
8. 太陽能電池并聯連接時有遮蔽現象
9. 太陽能電池的電壓-電流特性曲線
10. 太陽能電池/蓄電池充放電控制實驗
11. 太陽能電池/DA-DA升壓給電動車充電實驗
