JG-2050 猛士全車電路綜合實訓臺

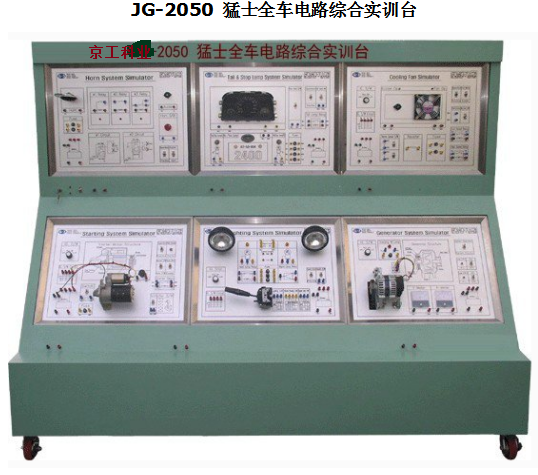

汽車仿真電路實習臺 按照標準汽車電氣線路設計而成，外型美觀，操作方便，透明直觀。全車電線束、儀表盤、各種開關、前后燈光分電器、點火線圈、調節器、繼電器、中央線路板，中央控制器、節氣門組件，均用實物裝成，各缸點火清楚可見，各缸噴油燈光顯示、轉速可快慢調節，自動充電，電噴、ABS各傳感器和執行器均可用萬用表測試電壓或電流信號，（其中電噴實驗臺可用試管測量噴油量大�。�。教師在實驗臺上任何部件制造故障由學生自行排除,拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝達到實習目的，汽車仿真電氣電路實習臺并配有相關拆裝工具。

JG-2050 猛士全車電路綜合實訓臺

一．簡介:

原車全新全車電器系統電器元器件。所有板不用電路圖，只要檢測端子，按原車線路標注端子序號。電器實驗臺可任意組裝。

二．實訓功能
1．全車電器系統接線實訓
2．全車電器動態演示實訓
3．全車電器檢測與故障診斷實訓
4．實訓臺可進行電器綜合實訓項目
5．網孔板開放式檢測端子，外接檢測接口。
6．學生通過萬用表等各種設備進行故障排除。
三．工藝
采用1.5mm冷板，表面噴塑亞光灰，經過高溫烘烤，表面印有彩色電路原理圖、元件符號圖、端子圖等，固定零件采用鋁合金表面電鍍金色提手，積木板采用網孔型安裝冷板，方便實用。
積木板采用網孔型安裝冷板，方便實用。
四．技術參數
考核臺外形尺寸：2040mm×650mm×1820mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
