| 一、概述 氣動PLC控制實驗系統裝置
氣動PLC-08A實驗系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。同時柜式鋁槽結構氣動PLC控制實驗臺是我公司在插孔式木桌實驗臺上的一種創新，它比木桌更加適合現代化教學要求，能夠方便的組建回路，完成各種實驗，整體結構更加美觀。
二、特點
1.氣動PLC-08A實驗系統采用了立體柜式的鋁槽結構，實驗元件可左右自由移動，靈活性更大。
2.實驗氣動元件均裝有彈性插腳的底板，實驗時組裝快 捷，方便。
3.實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4.電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單 元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
三、技術參數
1.PLC可編程序控制器：三菱FX1s-14MR型主機(可根據客戶要求選擇），8輸入、6輸出(繼電器輸出）
2.直流電源：輸入：C 220V
輸出：DC 24V/2A
3.空氣壓縮機
電 源：AC 220V 50HZ
電機功率：550w
轉速：1440r/min
氣罐容量：110L/min
氣罐壓力：0.75Mpa
氣罐重量：16Kg
4.實驗臺外形尺寸： 1500mm×640mm×1850mm
凈重量：210kg
四、基本配置
(一）氣動元件配備：
空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。元器件都固定在元件板上。
（二）電氣模塊：
1.直流24V（2A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元
（三）附件
1.菲力格-300專業工具配件箱
五、基本實驗回路
| 1.單作用氣缸的換向回路 |
2.雙作用氣缸的換向回路 |
| 3.單作用氣缸速度控制回路 |
4.雙作用氣缸的調速回路 |
| 5.雙作用氣缸雙向調速回路 |
6.速度換接回路 |
| 7.緩沖回路 |
8.二次壓力控制回路 |
| 9.高低壓轉換回路 |
10.計數回路 |
| 11.延時回路 |
12.過載保護回路 |
| 13.互鎖回路 |
14.單缸單往復控制回路 |
| 15.單缸連續往復動作回 |
16.直線缸，旋轉缸順序動作回路 |
| 17.多缸順序動作回路 |
18.雙缸同步動作回路 |
| 19.四缸聯動回路 |
20.卸荷回路 |
| 21.或門型梭閥的應用回路 |
22.快速排氣閥應用回路 |

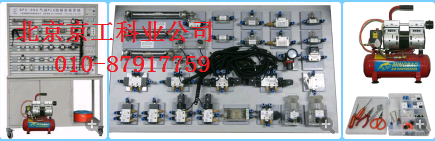

QPC-08A氣動PLC控制實驗臺配置清單
序號 |
分類 |
項 目 |
型 號 規 格 |
數量 |
備 注 |
1 |
氣
源 |
靜音空氣壓縮機 |
MB-550W-9 單頭 |
1只 |
220V 550W 110L/min 0.75Mpa |
2 |
氣管 |
PU氣管6×4 |
1卷 |
100米 |
3 |
實
驗
臺 |
08A型鋼質實驗臺 |
|
1臺 |
|
4 |
三聯件 |
AC2000三聯件 |
1只 |
裝在臺上 |
5 |
氣容 |
|
1只 |
裝在臺上 |
6 |
元件固定配置板 |
|
1塊 |
|
7 |
鋁
底
板
彈
性
卡
裝
組
合
元
件 |
單作用缸 |
QGX25×100 |
1只 |
帶Φ35撞塊 |
8 |
雙作用缸 |
QGX25×100 |
2只 |
帶Φ26撞塊 |
9 |
微動行程開關（含連接電纜插頭） |
|
4只 |
裝在雙作用缸上-- 安裝孔下移4mm |
10 |
旋轉氣缸 |
|
1只 |
西甌透明元件 |
11 |
單向節流閥 |
JSC601 |
7只 |
裝在各種氣缸體上 |
12 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
|
13 |
二位五通手動換向閥 |
4H210-08 |
1只 |
|
14 |
二位二通單電磁換向閥-配連接線 |
2V025-08、DC24V |
1只 |
|
15 |
二位三通單電磁換向閥-配連接線 |
3V210-08、DC24V |
1只 |
|
16 |
二位五通單電磁換向閥-配連接線 |
4V210-08、DC24V |
2只 |
|
17 |
二位五通雙電磁換向閥-配連接線 |
4V220-08、DC24V |
1只 |
*DY* |
18 |
三位五通雙電磁換向閥-配連接線 |
4V230-08、DC24V |
1只 |
|
19 |
二位五通單氣控換向閥 |
4A210-08 |
2只 |
|
20 |
二位五通雙氣控換向閥 |
4A220-08 |
2只 |
|
21 |
順序閥 |
KPSA-8 |
1只 |
西甌透明元件 |
22 |
按鈕行程閥 |
MOV-3A |
1只 |
不帶鎖(或帶鎖改裝) |
23 |
或門型梭閥 |
KS-L8 |
2只 |
西甌透明元件 （標簽位置） |
24 |
快速排氣閥 |
KP-L8 |
2只 |
|
25 |
單向閥 |
KA-L8 |
2只 |
西甌透明元件 |
26 |
單向節流閥 |
RE-02 |
2只 |
|
27 |
機控行程閥 |
MOV-2 |
2只 |
配件盒內1只另1只改為垂直方向 |
28 |
氣壓自動開關 |
0.5-1.0MPa |
1只 |
壓差調節 0.2-0.4MPa |
29 |
雙齒輪齒條同步機構 |
|
1付 |
西甌設計，氣動實驗附件 |
30 |
電
器
控
制 |
PLC直流電源單元（DC：24V） |
|
1只 |
裝在臺上AC:220V/DC:24V |
31 |
PLC編程器控制單元 |
可根據用戶要求配置 |
1只 |
裝在臺上，標配:三菱FX1s-14MR |
32 |
PLC電器輸入單元 |
|
1只 |
裝在臺上 |
33 |
PLC電器輸出單元 |
|
1只 |
裝在臺上 輸出:DC24V |
34 |
繼電器控制輸出單元 |
|
1只 |
裝在臺上 輸出:DC24V |
35 |
單元電器連接電纜 |
|
4條 |
其中電源連接2條 |
36 |
220V電源線 |
|
1條 |
|
37 |
墻壁插座 |
四位250V、10A |
1只 |
|
38 |
PLC編程通訊電纜 |
可根據用戶要求配置 |
1條 |
標配:三菱SC-11 |
39 |
資
料 |
實驗指導書 |
|
1冊 |
|
40 |
編程軟件光盤 |
編程軟件及程序 |
1碟 |
|
41 |
工
具
配
件
盒 |
專用工具配件盒 |
300×200×62 mm |
1個 |
菲力格F-300 |
螺絲刀6×100(一字、十字),3×80 (一字、十字)、氣管助拔器、活動扳手150×19、內六角扳手M4、M5 、M6、尖嘴鉗、剪刀 |
各一把 |
|
內六角螺絲M6×15=20只 M6×25=20只、鋁槽T形螺母 30只、皮管定位壓板4只、?6-T型三通及L形支架6只、 ?6-T型五通及L形支架4只、塑料氣孔塞頭25只、生料帶1個、 保險絲2.5A 5只、Y型減徑三通?8-2×?6 1只（氣泵上）、微動行程開關（配件）2只、601-?6、602-?6彎接頭 各1只 |
1套 |
|
|
