JGBAS-BX2 型多功能綜合布線實訓臺( 32-48 人同時實訓)
一、結構:
臺式;長 2000mm× 寬 860mm× 高 1480mm 。
多功能綜合布線實訓裝置由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓、配線子系統管 / 槽布線技術實訓、光纖端接和配線實訓、以及雙絞線端接故障演示實訓等裝置組成,物理上與實訓室中心設備間機架用 5E 類雙絞線相連,是完善的可使用的有源網絡子系統實體。實訓操作臺可維護性強,各個訓練功能和測試功能模組全部采用結構化設計,當其中一部分因磨損需要更換時可以采用最小化的方式,只需對單一模組進行更換,節約維護成本和教學成本。

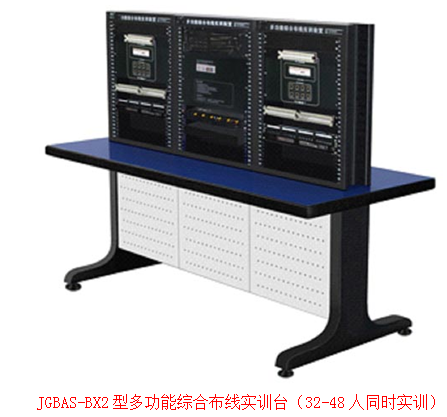

JGBAS-BX2 型多功能綜合布線實訓臺( 32-48 人同時實訓)
二、性能:
1 ) ★ 能滿足 6 人、每人 1 套實訓裝置同時進行銅纜或光纜端接實訓,實訓臺雙面操作,每個學生獨立操作區域?qū)挾炔恍∮?600 毫米,彼此之間不會干擾;
2 ) ★ 雙絞線端接測試實訓。測試雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等,測試結果用液晶進行顯示。
3 ) ★ 雙絞線端接故障演示實訓,利用雙絞線端接故障演示裝置,學生可以真實模擬測試常見網絡布線工程中出現的各種布線故障,提高布線質量,積累正確布線和排除布線故障的經驗。
4 )光纜配線和熔接實訓,兩個光纖配線架之間相互連接進行熔接操作實訓,也能與其它光纖配線架相互連接進行熔接操作實訓。
三、配置要求:
1 ) ★ 雙絞線端接測試裝置 1 臺,帶液晶顯示器;
2 ) ★ 雙絞線打線測試實訓裝置 4 套,每套包括 8 個 4 對 110 接線端子,內置端接測試模塊,配套 LED 指示燈;
3 ) ★ 雙絞線跳線測試實訓裝置 4 套,每套包括 8 個 RJ45 網絡接口,內置端接測試模塊;
4 )光纜實訓模組 2 套,每套實訓模組包括 ST 、 SC 耦合器各 12 個;
5 ) 19"14U 三聯開放式操作臺 1 張;
6 ) 24 口網絡配線架 4 個, 100 對 110 語音跳線架 4 個,理線環 4 個;
7 )操作臺 1 張。
四、實訓功能:
1 ) ★ 雙絞線打線實訓:每套打線測試實訓裝置配 8 個 4 對 110 接線端子,用 4 根雙絞線,可訓練打線 64 次。 4 套裝置可訓練打線 256 次。
2 ) ★ 雙絞線跳線制作實訓:每套跳線測試實訓裝置配 8 個 RJ45 網絡接口,用 4 根雙絞線,可訓練壓線 8 次。 4 套裝置可訓練壓線 32 次。
3 ) ★ 雙絞線端接測試實訓:對雙絞線接線圖,包括正常連接、開路(斷路)、短路、反向線對( Reversed Pair )、交叉線對 (Crossed Pairs) 和串對 (Split Pairs) ,進行測試實訓。
4 ) ★ 雙絞線端接故障演示實訓:通過嵌入式系統和 LCD 模擬演示雙絞線端接狀態(接線圖),包括正常連接、開路(斷路)、短路、反向線對( Reversed Pair )、交叉線對 (Crossed Pairs) 和串對 (Split Pairs) 故障等。
5 )光纜配線和熔接實訓:每次能夠熔接 4 根 6 芯光纖,也能插接 12 根 ST-ST 光纖跳線或者 12 根 SC-SC 光纖跳線,或者 24 根 ST-SC 光纖跳線。
6 )能夠進行綜合布線系統各種永久鏈路實訓。實驗儀與配線架、跳線架、跳線等組合,進行多種永久鏈路端接實訓。能夠搭建多種網絡鏈路和測試鏈路的平臺。
7 )綜合布線工程實訓:水平子系統管 / 槽布線技術實訓;工作區子系統網絡插座安裝實訓。
|
