JGBAS-YG1型背景音樂廣播系統實訓裝置

一、系統概述
　　 樓宇供配電系統實訓裝置，能配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。

　　二、特點
　　 1.背景音樂全天候自動循環廣播，實現無人值守
　　 2.緊急廣播優先功能
　　 3.支持手/自動分區廣播，有三路分區可選
　　 4.消防廣播聯動功能
　　 5.配備調音臺等專業音響設備
　　 6.配備電源時序器等專用保護設備
　　 7.配備室外音柱、壁掛音箱、吸頂音箱等不同場景音箱設備
　　 8.配備專用播放軟件，能夠實現自動開關機
　　 9.配備DVD、AM/FM調諧器、卡座、廣播話筒、PC機（自備）等常用音源設備
　　 10.配備UPS電源
三、技術性能
　　 1.輸入電源：單相三線AC220V±10%，50/60Hz
　　 2.工作環境：溫度-10 ℃ ～60 ℃ 相對濕度：＜85%（25 ℃ ）海拔＜4000m
　　 3.外型尺寸：廣播柜：約600mm×600mm×1515mm
　　 實訓桌：約1110mm×730mm×1200mm
　　 音箱架：約800mm×600mm×1475mm
四、實訓項目
　　 1.系統概述
　　 2.背景音樂廣播系統的保護
　　 3.背景音樂廣播系統常用插頭認識與制作
　　 4.背景音樂手動廣播
　　 5.背景音樂自動廣播
　　 6.消防廣播
　　 7.設計一套背景音樂分區廣播

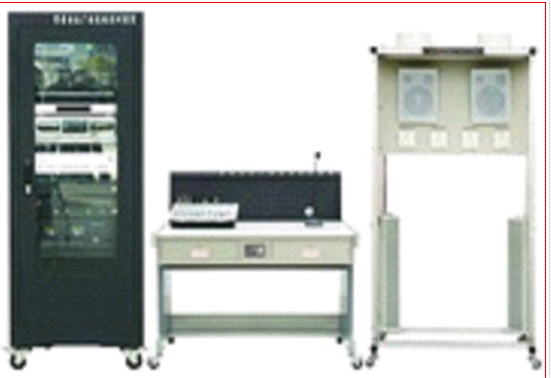

五、系統組成
　　 1.電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
　　 (1)單相交流電220V50Hz，帶有過流保護
　　 (2)電源指示燈
　　 (3)電源指示儀表
　　 2.樓宇實訓桌
　　 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
　　 3.廣播柜
　　 廣播控制柜鐵質雙層亞光密紋噴塑結構，為19U標準機柜。內置UPS電源、電源時序器、智能廣播控制器、消防廣播控制器、350W高保真功率放大器、DVD、卡座、AM/FM調諧器等設備。
　　 4.音箱架
　　 用于安裝音箱、音量開關等設備。
