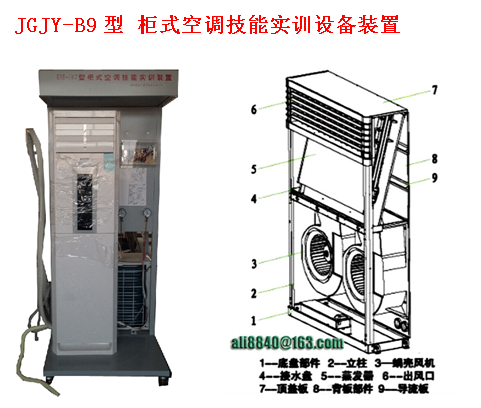

JGJY-B9 型 柜式空調技能實訓設備裝置
一、系統概述：
隨著人們生活水平的不斷提高，目前柜式（立式）空調已成為居家常見制冷、制熱設備，其制冷能力通常是在一千五瓦百到七千五百瓦。分體柜式空調的室內機一般做成柜式，有立柜式和臥式兩種，主要區別在于：立柜式的功率一般小于或等于五匹，使用二百二十伏電源，多為家庭使用；而臥式空調的功率一般在五匹至十匹，使用三百八十伏電源，多用于工業或商業場所。
柜式空調由壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器等組成。其工作原理是液態制冷劑在蒸發器里吸收被冷卻空氣的熱量而蒸發成蒸氣，然后被壓縮機吸入，經壓縮機壓成高溫高壓的過熱蒸氣，再進入冷凝器被水冷卻而凝結成為高壓的液體，經干燥過濾器，直入毛細管節流降壓后成為低溫低壓液體 ( 有很少部份成為蒸氣 ) 后進入蒸發器，吸收空氣的熱量，又成為蒸氣。冷空氣被送風機送出室內，冷卻室內溫度，如此循環不斷，便會使室內降溫或保持較低溫度。由于室內空氣不斷封閉循環，二氧化碳不斷增多，人在室內工作或生活會感到不舒適，長期下去會造成空調病，因此有些較為先進的柜式空調還安裝有負離子發生器。
和普通的分體空調一樣，柜式空調的壓縮機將氣態的制冷劑壓縮為高溫高壓的液態制冷劑，然后送到冷凝器（室外機）散熱后成為常溫高壓的液態制冷劑，所以室外機吹出來的是熱風。初中上物理課時學過液化和汽化，即氣體變液態要排出熱量，液體變氣體要吸收熱量。而壓縮機就是將氣態的制冷劑壓縮為高溫高壓的液態制冷劑，然后送到冷凝器（室外機）散熱后成為常溫高壓的液態制冷劑，所以室外機吹出來的是熱風。然后經毛細管，進入蒸發器（室內機），由于制冷劑從毛細管到達蒸發器后空間突然增大，壓力減小，液態的制冷劑就會汽化，變成氣態低溫的制冷劑，從而吸收大量的熱量，蒸發器就會變冷，室內機的風扇將室內的空氣從蒸發器中吹過，所以室內機吹出來的就是冷風；空氣中的水蒸汽遇到冷的蒸發器后就會凝結成水滴，順著水管流出去，這就是空調會出水的原因。然后氣態的制冷劑回到壓縮機繼續壓縮，繼續循環。制熱時四通閥使制冷劑在冷凝器與蒸發器的流動方向與制冷時相反，所以制熱的時候室外吹的是冷風，室內機吹的是熱風。
本裝置采用真正的變頻空調及控制線路做為實訓考核對象。將柜式空調機組以真實布局方式放置在實訓架子上。學生可以真實看到空調機組在工作時候的狀態顯示及工作壓力指示，便于認識和掌握，其工作原理及操作使用維修技能，并能更好的掌握使用中出現的問題和處理常用故障的知識。
二、主要功能：
1 、學習掌握變頻空調制冷系統及原理，可以更好的掌握維修技術。
2 、學習掌握變頻空調控制電路的結構、組成及工作原理。
3 、可設置 15 個故障點，學生可根據故障現象在故障檢測板上進行
檢測和排除故障�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
4 、由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
1 、工作電源： 交流 AC220V 50HZ
2 、安裝尺寸： 1700 × 900 × 800 （ mm ）
3 、整機功率： 1.5KVA
四、配置清單
序號 |
名稱 |
數量 |
備注 |
1 |
臺式空調機殼 |
1 套 |
|
2 |
機組 |
1 套 |
|
3 |
傳感器 |
1 套 |
|
4 |
交壓表 |
1 個 |
|
5 |
低壓表 |
1 個 |
|
6 |
溫度控制器 1 個 |
1 個 |
|
7 |
手閥 |
2 個 |
|
8 |
循環原理板 |
1 個 |
|
9 |
控制電路板 |
1 套 |
|
10 |
下吸風口 |
1 個 |
|
11 |
上出風口 |
1 個 |
|
12 |
銅管 |
1 套 |
|
實訓工具：
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
1 |
便攜式焊具 |
2 升手提式焊炬 |
1 |
套 |
|
2 |
旋片式真空泵 |
TW-1A |
1 |
套 |
|
3 |
脹管擴孔器 |
CT － 2000 |
1 |
套 |
|
4 |
偏心型擴孔器 ( 含倒角器、割刀 ) |
CT-274 |
1 |
套 |
|
5 |
180 度彎管器 |
CT-368-90 °適用于 1/4 ″、 5/16 ″、 3/8 ″的銅管 |
1 |
只 |
|
6 |
雙表修理閥 |
CT-536GF/S |
2 |
只 |
|
7 |
加液管 |
CT-336 （螺紋頂針） |
1 |
套 |
|
8 |
雙表修理閥公 / 英制轉接頭 |
外英內公 |
3 |
只 |
|
9 |
3Kg 制冷劑鋼瓶 |
|
1 |
個 |
|
10 |
內六角扳手、 250mm 、、 |
(4mm 、 5mm 各一 ) |
2 |
把 |
|
11 |
活動扳手、長柄 |
|
2 |
把 |
|
12 |
卷尺 |
3m |
1 |
把 |
|
13 |
R600a 制冷劑瓶專用開瓶器。 |
|
1 |
把 |
|
14 |
螺絲刀 |
|
1 |
把 |
|
五、實訓項目
1 、空調電氣控制系統原理
2 、空調電氣控制系統調試與運行
3 、空調電氣控制系統模擬故障與排故
4 、空調電氣控制系統故障分析與維修
5 、空調電氣控制系統應用
六、柜式空調原理圖
|
