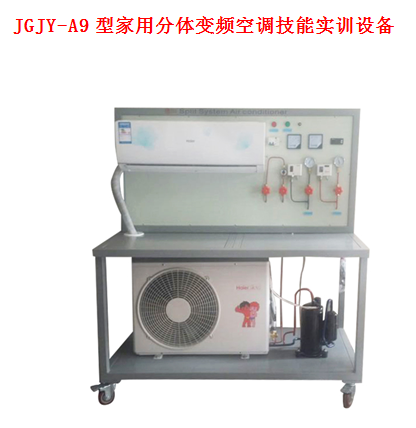

JGJY-A9 型家用分體變頻空調技能實訓設備
一、系統概述：
本裝置采用真空變頻空調及控制電路做為實訓對象，將制冷管道分層次的展開布局，并配備相應的設備和管道，學生可以很輕松地掌握了解變頻空調制冷系統的結構及工作原理，而且還能夠做五種不同的功能介紹和演示，可以更好的加深對空調電路的理解。
二、主要功能：
①．學習掌握變頻空調制冷系統的結構及原理，同時可以更好的掌握維修技藝。
②．學習掌握變頻空調控制電路的結構、組成及工作原理。
③．可設置多個故障點，學生可根據故障現象在故障檢測板上進 行檢測和查找�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
④．可以人為的改變空調的運行狀況，實現壓縮機頻率的快速變化，掌握各種運行參數變化，對空調運行的影響及各種保護措施。
⑤．由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
三、技術參數：
工作電源： 交流 AC220V 50HZ
安裝尺寸： 1800 × 850 × 700 （ mm ）
整機功率： 1KVA
四、配置清單
序號 |
名稱 |
數量 |
備注 |
1 |
空調系統考核臺臺架 |
1 臺 |
全鋼結構 |
2 |
變頻空調 |
1 臺 |
GREE KFR-32GW |
3 |
變頻空調通用板 |
1 塊 |
|
4 |
空調轉動百葉窗 |
1 套 |
|
5 |
吸風機組 |
1 套 |
|
6 |
傳感器 |
1 套 |
|
7 |
交壓表 |
1 個 |
|
8 |
低壓表 |
1 個 |
|
9 |
溫度控制器 1 個 |
1 個 |
|
10 |
手閥 |
2 個 |
|
11 |
循環原理板 |
1 個 |
|
12 |
控制電路板 |
1 套 |
|
13 |
下吸風口 |
1 個 |
|
14 |
上出風口 |
1 個 |
|
15 |
銅管 |
1 套 |
|
實訓工具：
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
1 |
便攜式焊具 |
2 升手提式焊炬 |
1 |
套 |
|
2 |
旋片式真空泵 |
TW-1A |
1 |
套 |
|
3 |
脹管擴孔器 |
CT － 2000 |
1 |
套 |
|
4 |
偏心型擴孔器 ( 含倒角器、割刀 ) |
CT-274 |
1 |
套 |
|
5 |
180 度彎管器 |
CT-368-90 °適用于 1/4 ″、 5/16 ″、 3/8 ″的銅管 |
1 |
只 |
|
6 |
雙表修理閥 |
CT-536GF/S |
2 |
只 |
|
7 |
加液管 |
CT-336 （螺紋頂針） |
1 |
套 |
|
8 |
雙表修理閥公 / 英制轉接頭 |
外英內公 |
3 |
只 |
|
9 |
3Kg 制冷劑鋼瓶 |
|
1 |
個 |
|
10 |
內六角扳手、 250mm 、、 |
(4mm 、 5mm 各一 ) |
2 |
把 |
|
11 |
活動扳手、長柄 |
|
2 |
把 |
|
12 |
卷尺 |
3m |
1 |
把 |
|
13 |
R600a 制冷劑瓶專用開瓶器。 |
|
1 |
把 |
|
14 |
螺絲刀 |
|
1 |
把 |
|
五、實訓項目
1 、了解變頻空調控制部分結構及原理
2 、了解變頻空調各模塊在整個控制部分中的作用
3 、掌握變頻空調電氣控制線路原理
4 、變頻空調電器元件的測量及系統運行
5 、變頻空調的故障與分析
（ 1 ）紅外接收管壞
（ 2 ）室內環境溫度傳感器開路
（ 3 ）室內盤管溫度傳感器開路
（ 4 ）室內風機轉速傳感器開路
（ 5 ）步進電機壞
（ 6 ）室內風機壞
（ 7 ）變壓器 T1 壞，無輸出
（ 8 ）室內機 7805 壞，無輸出
（ 9 ）繼電器 RY1 線圈開路
（ 10 ） U1 芯片壞
（ 11 ）蜂鳴器壞
（ 12 ）室外風機壞
（ 13 ）四通閥線圈壞
（ 14 ）室外環境溫度傳感器壞
（ 15 ）室外盤管溫度傳感器壞
（ 16 ）整流橋壞
（ 17 ）壓縮機電機壞
（ 18 ）變壓器 T2 壞，無 +15V 輸出
（ 19 ）變壓器 T2 壞，無 +12V 輸出
（ 20 ）室外機 7805 壞，無輸出
（ 21 ）控制風機繼電器 RY03 壞
（ 22 ）控制四通閥繼電器 RY04 壞
（ 23 ） IC03 芯片壞
（ 24 ）室內機室外機通訊線斷
六、分體式空調工作原理圖：
|
