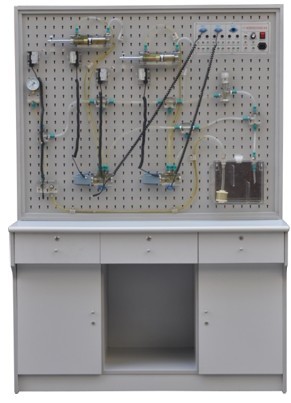

JGJT-1型 普通透明液壓傳動實驗臺
一、概述：
透明液壓是我公司為實現液壓傳動課程技校、中專、大專院校的液壓傳動透明教學設備的。隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。本系統是液壓傳動教學最理想的設備，它的配備是學校上水平、上等級的重要標志。
二、產品特點：
1、液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點。
2、本系統采用透明液壓元件，組合插件結構，活動油路頭，通用電氣線路，利用附配工具、材料，參照公司提供的實驗指導書，可以方便地進行各種常用液壓傳動控制，實驗及測試�？梢宰寣W生了解油路及液壓元件內部的結構、原理及工作過程。
3、采用高精度加工工藝 ，液壓元件表面光潔度，結構精度要求高，
4、一般多是由方向控制回路 ，壓力控制回路 ，速度控制回路，順序控制回路等基本功能回路組成 。十八種基本控制回路的實驗演示（ 擴展實驗可達60多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引起興趣。
5、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
三、實驗內容：
十八種基本液壓傳動控制回路：
1 、用換向閥的換向回路；
2 、用"O”型機能換向閥的閉鎖回路；
3 、用液接單向閥的閉鎖回路；
4 、壓力調定回路；
5 、二級壓力回路；
6 、用減壓閥的減壓回路；
7 、用增壓缸的增壓回路；
8 、用換向閥的卸載回路；
9 、進油節流調速回路；
10 、回油節流調速回路；
11 、變量泵調速回路；
12 、限壓式變量泵和調速閥的復合調速回路；
13 、流量閥短接的速度換接回路；
14 、二次進給回路；
15 、用順序閥的順序動作回路；
16 、用壓力繼電器的順序動作回路；
17 、用電器行程開關的順序動作回路；
18 、用行程閥的順序動作回路。
|
