一、特點

1 、電氣控制線路或電子線路實訓元件都裝在掛板上，操作方便、更換快捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。

2 、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房。

3 、技能實訓用的控制線路和配套的小電機可模擬工廠各類的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。

4 、裝置設有漏電保護器，能確保操作者的安全；各電源的輸出均有短路保護等功能，各測量?jī)x表均有保護功能，使用安全可靠。

5 、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件。

二、技術性能

1. 輸入電壓：三相四線制 380V ± 10% 50HZ
2. 工作環境：環境溫度范圍為 -5 ～＋ 45 ℃

相對濕度＜ 85% （ 25 ℃ ）
海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 外形尺寸： 157 × 73 × 150cm

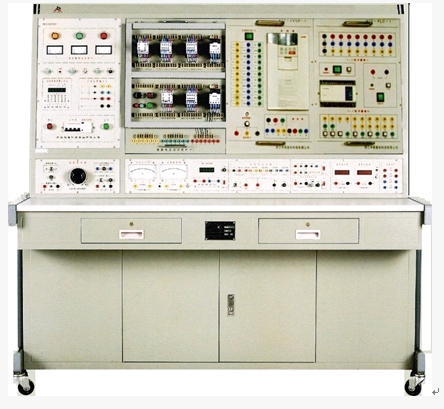

三、裝置的配備
( 一 ) 電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1 、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；
(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓。
2 、交、直流電源
(1) 勵磁電源：直流 220V/ 0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/ 2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：± 12V/ 0.5A 兩路，＋ 5V/ 0.5A 一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 24V 、 12V 、 6.3V 的交流電壓。
3 、交、直流儀表
(1) 智能交流電參數測試儀：由一套微電腦 , 高速 \ 高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控 \ 數顯窗口實現人機對話的智能控制模式 . 為了提高測量和測試精度 , 將被測電壓 \ 電流瞬時值的取樣信號經 A/D 變換 , 采用先進的 DSP 技術計算有功功率 \ 無功功率 , 精度為 0.5 級 , 電壓 \ 電流量程分別為 450V\ 5A , 可測量負載的功率、功率因數、電壓、電流、頻率等；

(2) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10M Ω，精度 0.5 級。
(3) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
（ 1 ）、維修電工實訓掛箱一

配備漏電保護開關、陶瓷熔斷器、行程開關、指示燈、按鈕和接線端子等。

（ 2 ）、維修電工實訓掛箱二

配備交流接觸器 4 只、熱繼電器 2 只、時間繼電器 2 只、接線端子等。

（ 3 ）、維修電工實訓掛箱三

配備電度表、整流器、日光燈管、啟輝器、電流繼電器、墻壁開關、指示燈、接線端子等。

（ 4 ）、維修電工實訓掛箱四

配備電磁鐵、電子式時間繼電器、急停按鈕、萬能轉換開關、十字開關、接線端子等。

（四）三相異步電動機

180 瓦、鋁合金外殼、可任意連接成星形和三角形。一只帶離心開關。

（五） PLC 可編程控制器掛箱一

配備三菱公司 FX1N-20MR 主機。將所有接線端子引出至面板，方便接線。配有 24V 直流穩壓電源，自動過載保護，自動恢復。

（六） PLC 可編程控制器掛箱二

1 ：基本指令的練習模塊、

2 ：模擬電機正反轉控制、

3: 電視模擬發射塔、

4: 交通燈控制系統、

5: 自動送貨裝車系統、

6: 水塔水位自動控制、

7: 多液體自動控制系統、

8: 自動售貨機系統等實驗電路。

（七）直流勵磁電機：電壓 220V 、功率 55 瓦、最大轉速 1400 轉。

（八）控制屏正面大凹槽內，設有兩根不銹鋼方管 , 可掛置各實驗組件。

四、實驗項目

電工實訓：

1 、電工安全作業概述

2 、電工基礎知識

3 、常用電工儀表

4 、電氣安全知識

5 、保證安全技術措施和組織措施

6 、電氣安全防護技術

7 、電氣防火、防爆與撲救

8 、接地與防雷

9 、常用低壓電器

10 、異步電動機

11 、并聯電容器

12 、其它電器設備

13 、電器照明與與室內布線

14 、電氣線路

15 、電工工具與安全用具的使用

16 、安全技術訓練

17 、電工儀表與使用訓練

18 、配電線路敷設與檢修訓練

19 、電器控制線路的安裝、檢修

20 、異步電動機、并聯線路的檢修

21 、照明裝置安裝及檢查訓練。

電氣實訓項目：

•  接觸器點動控制線路

2 、接觸器自鎖控制線路
3 、點動控制又可自鎖控制線路
4 、接觸器聯鎖正反轉控制線路
5 、按鈕聯鎖正反轉控制線路
6 、按鈕和接觸器雙重聯鎖正反轉控制線路
7 、啟動順序控制線路 ( 一 )

8 、啟動順序控制線路 ( 二 )
9 、停止順序控制線路
10 、兩地控制線路
11 、手動接觸器控制串聯電阻降壓?jiǎn)��?dòng)電路
12 、時間繼電器控制串聯電阻降壓?jiǎn)��?dòng)電路
13 、接觸器控制 Y- △降壓?jiǎn)��?dòng)控制電路
14 、時間繼電器控制 Y- △降壓?jiǎn)��?dòng)控制電路
15 、異步電動機能耗制動控制線路
16 、 C620 車床的電氣控制

直流電機

•  直流電機的起動

•  直流電機的正反轉控制

•  直流電機的制動

•  直流電機外部電位器控制

可編程控制器（ PLC ）：

模擬：

1 、基本指令的練習

2 、模擬電機正反轉控制

3 、電視模擬發射塔

4 、交通燈控制系統

5 、自動送貨裝車系統

6 、水塔水位自動控制

7 、多液體自動控制系統

8 、自動售貨機系統

PLC 實訓：

1 、 PLC 控制三相異步電動機單向點動控制程序

2 、 PLC 控制三相異步電動機

單向連續運轉控制程序

3 、 PLC 控制三相異步電動機單向連續帶點動控制程序

4 、 PLC 控制三相異步電動機多地控制程序

5 、 PLC 控制三相異步電動機順序控制程序

6 、 PLC 控制三相異步電動機雙重聯鎖正、反轉控制程序

7 、 PLC 控制三相異步電動機自動往復控制程序

8 、 PLC 控制手動和自動往復運動的控制程序

9 、 PLC 控制三相異步電動機串電阻降壓?jiǎn)��?dòng)控制程序。
