本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、 PLC 綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

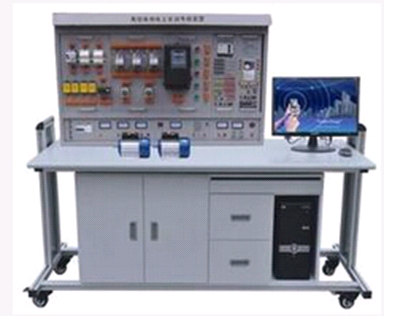

參考圖片

三、技術性能
1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40℃
3. 裝置容量：＜ 1KVA
4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護

5. 外形尺寸： 1600mm×700mm×1450mm

三、實訓裝置的基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2 、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。

3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。

4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。

5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。

6 、固定低壓直流電源： +5V 、 ±12V 有過載保護

7 、恒流源： 4mA-20mA 連續可調一路

（二）實訓掛箱及器材配備

1 、 SY-61 維修電工掛箱（一）

2 、 SY-62 維修電工掛箱（二）

3 、 SY-63 維修電工掛箱（三）

4 、 SY-64 維修電工掛箱（四）

5 、 SY-65 維修電工掛箱（五）

6 、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-24mR-001 型主機及配套轉換接口， SC-09 編程電纜。 (PLC 增加多功能多擋控制功能 )

7 、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8 、 PLC 仿真實訓軟件一套：

（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

9 、變頻器實訓掛箱

配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。

10 、單片機實訓掛箱

1 、單片機系統部分：

1 ）標準配置是在系統可編程 Keil C51 單片機仿真系統。

2 ）單片機本身的全部輸入和輸出端口由排針和自鎖緊插孔引出。

3 ） 8 路譯碼輸出。

4 ） 32K 單片機外部擴展 RAM 。

5 ）單片機外部擴展總線包括 8 位數據總線、地址總線、讀寫信號和時鐘等控制線全部由排針和自鎖緊插孔引出。

6 ）單片機仿真系統采用 USB 通信或 RS232 串行通信兼容設計的通信方式。

2 、集成一體化實驗區部分：

1 ）單路 8 位數字模擬轉換接口 DAC0832 模塊。

2 ） 8 路 8 位模擬 / 數字轉換接口 ADC0809 模塊。

3 ）可編程并行輸入 / 輸出接口 8255 模塊。

4 ） 8 位并行輸入輸出擴展模塊。

5 ） 8279 經典鍵盤顯示接口控制模塊。

6 ）看門狗電路 MAX708 。

7 ）數字溫度傳感器 DS18B20 測量電路模塊。

8 ）串行 8 位 A/D TLC549 模塊。

9 ）串行 10 位 D/A TLC5615 模塊。

10 ）自帶 T6963C 控制器的 128 × 64 LCD 液晶模塊。

11 ） IC 卡讀寫模塊。

12 ） 16 × 16 點陣 LED 模塊。

13 ）串行實時時鐘 PCF8563 電路。

14 ）串行存儲器電路。

15 ） ZLG7290 串行鍵盤顯示控制電路模塊。

16 ） EEPROM 存儲器電路。

17 ） 16C550 串行通信控制器模塊電路。

18 ）主從方式 USB 通信模塊。

19 ） RS485 通信模塊。

20 ） RS232 通信模塊。

21 ）音樂發生器模塊電路，同時配有蜂鳴器。

22 ）繼電器控制模塊電路。

23 ） 4 相步進電機和驅動電路模塊。

24 ）直流電機測速和驅動并有正反向控制電路模塊。

25) 音頻放大器和射極跟隨器模塊。

26)PWM 輸出模塊。

27) 紅外光電通信模塊

28)8 路開關量輸入模塊。

29)8 路開關量輸出顯示模塊。

30)4 × 4 鍵盤矩陣。

31)8 位七段數碼顯示器。

32) 正負單脈沖發生器。

33)1HZ-1MHZ 固定脈沖分 8 路輸出。

34)0-5V 模擬電壓產生模塊。

35) 擴展實驗區：提供數據總線，地址總線和控制總線，方便新型模塊的擴展。

11 、多孔萬能實中板 2 塊

12 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

13 、電機導軌及光碼盤測速系統

含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。

14 、三相鼠籠異步電動機 120W Y 接法 220V 1 臺

15 、三相鼠籠異步電動機 180W Y/△ 380V 1 臺

16 、安全配備滅火器 1 臺

（三）實訓桌

鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、實驗項目

（一）電拖部分

. 三相電機直接啟動控制
2. 三相電機點動控制
3. 三相電機自鎖運行控制

4 、帶電流表的點動與連續運行控制

5. 帶電能表的兩地控制
6. 單向運行反接制動控制

7. 時間繼電器控制電動機 Y/△ 降壓起動控制
8. 工作臺自動往返行程開關控制

（二） PLC 綜合實訓

1.PLC 認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC 仿真實訓

3.PLC 控制臺三相異步電動機正反轉控制

4.PLC 控制臺三相異步電動機 Y/△ 啟動控制

5.PLC 控制臺三相異步電動機降壓?jiǎn)?dòng)控制

6.PLC 控制臺三相異步電動機能耗制動控制

7.PLC 控制臺三相異步電動機自鎖運行控制

（三）基于變頻器的電機拖動與控制實訓

1 ．變頻器功能參數設置與操作

2 ．變頻器報警與保護功能

3 ．多段速度選擇變頻調速

4 ．外部端子點動控制

5 ．控制電機正反轉運動控制

6 ．控制電機運行時間操作

7 ．瞬間停電變頻器參數設定

8 ．外部電壓變頻調速

9 ．三相異步電動機的變頻開環調速

四） PLC 、變頻器的電機的拖動控制實訓

1. 基于 PLC 通信方式的多段速選擇變頻調速

2. 基于 PLC 通信方式的變頻器開環調速

3. 基于 PLC 通信方式的變頻器閉環調速

（五）單片機技能實訓

第一部分單片機軟件編程基礎實驗

1 、清零實驗

2 、拆字實驗

3 、拼字實驗

4 、數據傳送實驗

5 、數據排序?qū)嶒?yàn)

6 、無符號雙字節快速乘法編程實驗

第二部分單片機硬件基礎接口應用實驗

1 、單片機 I/O 口應用實驗 _ P3.3 口輸入 P1 口輸出

2 、單片機 I/O 口應用實驗 _ 工業順序控制

3 、并行 I/O 接口 8255 應用

4 、簡單 I/O 口擴展實驗

5 、 A/D 轉換實驗

6 、 D/A 轉換實驗

7 、鍵盤顯示控制器 8279 應用實驗

8 、步進電機控制實驗

9 、小直流電機調速實驗

10 、電子音響實驗

11 、繼電器控制實驗

12 、數據存貯器擴展實驗

13 、 8031 單片機串行口應用實驗 _ 雙機通信

14 、 8031 串行口應用實驗 _ 與 PC 機通信

15 、串行接口 16C550 應用實驗

16 、串行 A/D 轉換器 TLC549 應用

17 、串行 D/A 轉換器 TLC5615 應用

18 、單片機雙機通信實驗 _ 用 RS485 總線

19 、 USB 接口應用實驗

20 、 16X16 LED 點陣顯示實驗

21 、 128 X 64 LCD 液晶顯示接口實驗

22 、 ISD1730 語音錄放實驗

23 、串行存儲器讀寫實驗

24 、數字溫度傳感器 DS18B20 的原理與應用實驗

25 、 “看門狗”復位實驗

26 、 I 2 C 總線應用實驗

27 、串行 E 2 PROM 的讀寫實驗

28 、 I 2 C 智能卡讀寫實驗

29 、串行鍵盤顯示接口 ZLG7290 應用實驗

30 、 PCF8563 串行實時時鐘應用實驗

31 、音頻放大器和射極跟隨器實驗

32 、 PWM 輸出實驗

33 、紅外光電通信模塊

• 室內照明配電

1. 插座和一個開關控制一盞燈
2. 日光燈線路的接線
3. 聲控開關控制白熾燈電路的接法

4 單相電度表直接接線電路
5. 配電板的安裝
6. 兩地控制一盞燈的接法

• 電子技術綜合訓練

1. 單相橋式整流電路

2. 串聯可調穩壓電源電路

3. 晶閘管測試電路

4. 晶閘管可控整流

5. 電子門鈴電路

6. 電子報警器電路

7. 光控?zé)袈窡糇詣?dòng)開關電路

8. 電子催眠器電路

（八）安全急救演示

（九）消防技能的認識與掌握（教師演示
