JGQC-X303 純電動汽車技術教學軟件
硬件環境：
CPU：酷睿雙核；
內存：2GB 以上；
硬盤：80G；
獨立顯卡：顯存1GB 以上；
軟件環境：
支持Windows XP/ Windows 7/Windows 8/ Windows 10 等操作系統；
軟件架構：C/S 結構；
軟件版本：網絡版；
節點數：40 節點；
主要功能參數：
1、概述：純電動汽車實車路況/工況仿真教學軟件是一款以先進的建模技術和仿真技術為基礎的純電動汽車動力系統實時路況/工況高度仿真軟件。該軟件為用戶提供了一種可供體驗和觀測的高仿真環境，在此虛擬環境中可產生各種與現實世界相似的物理現象，如重力、摩擦力、牽引力、離心力、慣性等。在虛擬環境中通過操作汽車行駛于不同的道路觀察純電動汽車動力系統的各種工況及能量傳遞路線等。
2、地形仿真：采用國際先進建模技術建立山地、花草樹木、高速公路、橋梁等自然環境，虛擬地形環境逼真，給用戶一種寓教于樂的全新體驗。
3、車輛組成：采用北汽新能源純電動汽車動力系統原車總成精確建模制作，系統包括：動力電池組、高壓控制器、車載充電機、電源變換器、高壓線束、電動機、電機控制器、減速器、懸架系統、車身及車輪等。
4、交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實3D 仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。鼠標可操作視角變換配合功能熱鍵（W-加速，S-收油，A-左轉彎，D-右轉彎，空格-急剎）可對整車進行全工況模擬駕駛，同時可觀察純電動汽車的能量傳遞過程及物理傳動過程。
5、顯示功能：軟件界面配有北汽新能源純電動汽車原車儀表，可顯示動力電池當前電量（SOC）、電動機實時轉速、當前車速、充放電電流等數據。配有剎車踏板、油門踏板和換擋機構，可同步顯示加油、剎車及換擋過程。
6、工況模擬：駕駛車輛通過操作車輛換擋，加速，減速等行駛于不同的道路，觀察車輛在加速時電能和機械能的傳遞過程以及在減速時的能量回收過程。
虛擬仿真軟件：
1、以北汽純電動汽車動力系統為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現純電動汽車動力系統的結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。
2、擬現實3D 仿真系統利用人機交互系統具有強大的交互操作功能：
具有便捷、人性化的操作方式，可任意控制虛擬現實3D 仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。
3、虛擬現實3D 仿真系統符合院校純電動汽車教學大綱，對其進行子系統分解學習。
4、虛擬現實3D 仿真系原理統教學功能：
通過三維仿真技術模擬純電動汽車整車控制策略：可屏蔽汽車外殼、電機與電機控制器、高壓控制器、動力電池組等外殼，在三維環境中模擬整車在不同工況下，整車控制器如何接收和處理駕駛員的操作意愿，如何控制動力系統做出響應，以及對各種級別故障警報的處理。
5、虛擬現實3D 仿真系統模擬拆裝教學功能：
模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配驅動電機時必須按照科學的順序進行操作，有助于規范學生的實操標準。
6、虛擬現實3D 仿真系統具有結構認知功能：
三維模型對動力系統的每個零部件（包括：車載充電機、高壓控制器、電機與電機控制器、動力電池組）等部件進行專業術語標識，可任意控制虛擬現實3D 仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
JG-5077 純電動汽車高壓安全教學軟件
1、概述：
純電動汽車高壓安全教學軟件為適用于針對純電動汽車高壓安全操作的理論教學開發，具有界面清新、操作簡便、內容明了、無需專業培訓即可輕松掌握；
2、課程軟件特點
本課程軟件采用多級目錄式設計開發，使用方便可快速定位所需知識點，極大的方便教師的教學；采用圖文混排技術、flash動畫、視頻等不同形式展現高壓系統的重點教學內容，促使學員更容易理解吸收相關知識，達到輔助教學的目的。；3、課程軟件內容

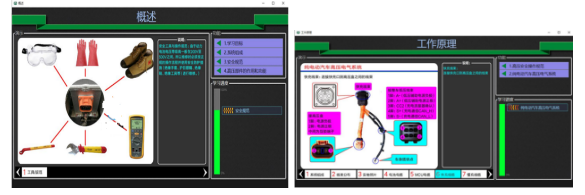

3.1、概述：主要講述本教學軟件的學習目標、高壓系統組成、安全操作規范、高壓部件的作用與功能等，引入高壓系統的教學內容。
3.2、工作原理交互：點擊觸發按鈕，頁面仿真演示系統各工況的工作原理。在原理圖界面，有觸發按鈕，點擊觸發按鈕，圖中各元件顯示相應的工作狀態。在電路圖頁面，電路被觸發后，詳細的展示了電路的工作流程。
具體內容包括：
1）高壓安全操作規范：講述檢修高壓系統時的注意事項、安全防護、操作規范等；
2）高壓電氣系統：講述純電動汽車高壓電氣系統的組成、線束分布、實物照片、電池電纜、MCU電纜、快充線纜、慢充線纜、附件線束、高低壓互鎖原理、高壓控制盒、互鎖信號線、DC/DC、車載充電機等；
3.3、結構組成交互：對高壓電氣系統的重要組成部件使用了實景圖片互動仿真模擬相結合的方法講述系統組成。
具體內容包括：
1）高壓電氣系統的結構原理圖：描述純電動汽車電氣系統的結構組成；
2）驅動電機的組成：描述驅動電機的實車安裝位置、結構組成、工作原理及技術參數等；
3）電機控制器的組成與原理：描述電機控制器的實車安裝位置、結構組成及工作原理等；
4）動力電池的組成與原理：描述動力電池的實車安裝位置、結構組成及工作原理等；
5）高壓控制器的組成與原理：描述高壓控制器的實車安裝位置、結構組成及工作原理等；
6）DC/DC變換器的組成與原理：描述DC/DC變換器的實車安裝位置、結構組成及工作原理等；
7）車載充電機的組成與原理：描述車載充電機的實車安裝位置、結構組成及工作原理等；
3.4檢測交互：檢測界面使用軟件仿真技術，學員能夠學習使用診斷設備對高壓電氣系統進行檢測。在檢測環節，軟件中準備了相應的測試工具�？梢允褂媒^緣檢測儀檢測高壓電路的絕緣電阻；使用鉗形電流表檢測系統電路的電流；使用紅外溫度計測量重要部件的局部溫度。
具體內容：
1）檢測前的準備工作：鋪設三件套、鋪翼子板布、高壓安全操作規范、檢查個人防護用具等。
2）電機控制器的絕緣檢測；
3）動力電池組的絕緣檢測；
4）高壓控制器的絕緣檢測；
5）DC/DC變換器的絕緣檢測；
6）車載充電機的絕緣檢測；
硬件環境：
n CPU：酷睿雙核；
n 內存：2GB以上；
n 硬盤：80G；
n 獨立顯卡：顯存1GB以上；
軟件環境：
n 支持Windows XP/ Windows 7/
Windows 8/ Windows 10等操作系統；
n 軟件架構：C/S結構；
n 軟件版本：單機版；
|
