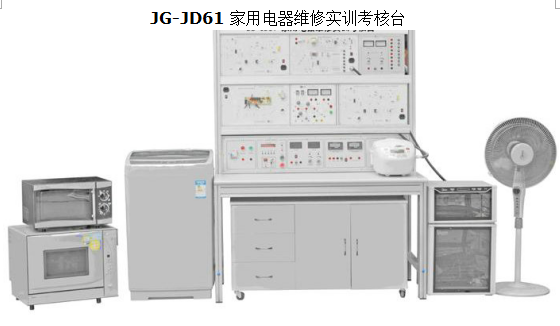

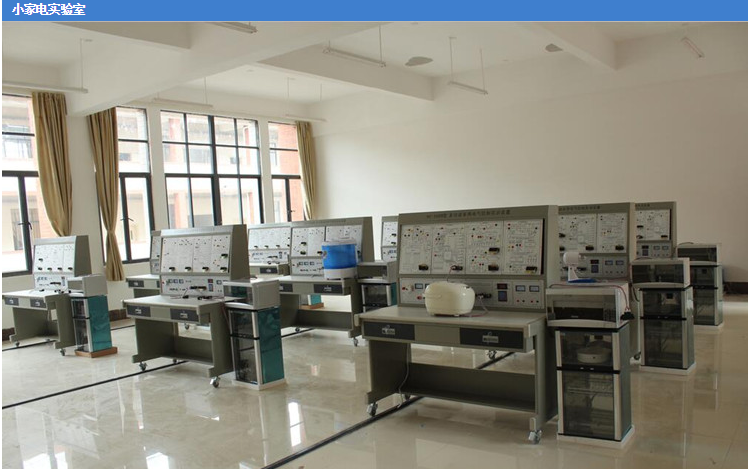

JG-JD61 家用電器維修實訓考核臺

主要功能： JG-JD61 家用電器維修實訓考核臺

二、設備功能特點
1．由實驗管理器，定時器報警器，直流電源5V，2A。直流電源輸出：0～30 V；0～2 A（連續可調），多量程智能直流電壓表500V，多量程智能直流電流表5A，，一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 3A）；考核系統具有漏電短路16A、過載保護裝置7A，
2．采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點。
3．JG-JD61家家用電子產品電器維修實訓考核臺電子電風扇，微電腦控制電飯鍋，微波爐，電子消毒柜，全自動洗衣機，全自動洗碗機等多種常用家用電器為一體的組合設計，整套設備由實訓臺組件、實訓桌和各實訓單元及配套實訓實物組成組成。實訓電路板增設了智能故障點考核裝置
4．實驗室管理系統，故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式實訓單元，學生使用計算機或者單片機答題器進行答題。

三、實訓項目
電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除
微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除
全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
四、設備參數指標
1.實訓臺：
1)固定交流電源：AC 220 V±10% 50 Hz；
交流電源：四插式隔離電源插座一組，二插式常規電源插座一組；
絕緣電阻：≥10 MΩ；
抗電強度：1500 V/60 s。
實訓臺桌子；框架采用鋁木結構鋁合金40*80，主體板材麻鐵灰色 三聚氰胺中纖板1300*750*1700
實訓臺材料：電源臺鐵式絲印，鋁合金活動框架，
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
整機容量：＜1500VA
安全保護：動作電流≤30mA、動作時間≤0.1S
系統組成：實驗裝置是由實訓臺和實訓掛件兩部分組成
2. 實訓考核系統：由教師設故界面、學生排故器、監控顯示界面三部分組成
3. 實訓掛件：由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機等組成。掛件可設置故障點、完成排除故障等實訓內容。
（2）實訓掛件
實訓掛件由電磁爐，電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動冼碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。
1、電子電風扇
采用電子控制電風扇為實訓模型，手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
2、微電腦控制電飯鍋
采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、LCD燈顯示單元，配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
3、微波爐
采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
4、電子消毒柜
采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核。
5、全自動洗碗機
采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。
6、全自動洗衣機
采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。
