JGZ-1 電子學綜合實驗裝置

◆一、概述
“JGZ-1 型電子學綜合實驗裝置 ” 是依據目前我國 “ 模擬電子技術 ” 、 “ 數字電子技術 ” 、 “EDA 技術及其應用 ” 教學實驗大綱的要求，及各高等院校對該 教學實驗設備 的需求和建議，由本公司開發的新一代實驗裝置。
本裝置能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的工作條件。
本裝置特別適用于現有院校 “ 模電 ” 、 “ 數電 ” 實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

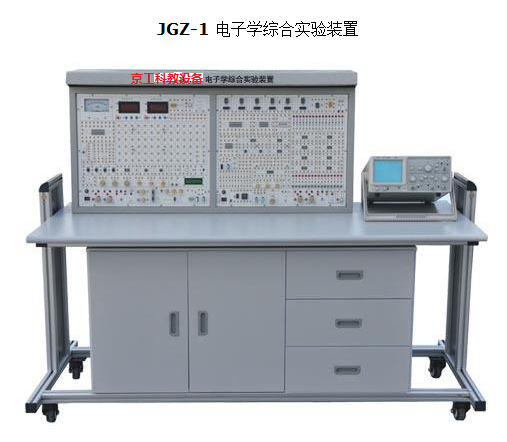

產品 JGZ-1 電子學綜合實驗裝置參考圖片：

主要功能： JGZ-1 電子學綜合實驗裝置

二、特點
1 、通用性強 本裝置綜合了目前國內各類學校電子類課程的實驗內容，故能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整。
2 、配套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。
3 、可靠性強 設有大量可靠的鍍銀長紫銅管，用作插電阻、電容、電位器、三極管和穩壓塊等，實驗時接觸可靠；可靠的圓腳集成塊插座和紫銅管插座等均與防轉插座內部連好，實驗導線采用高檔彈性直插導線，接觸性能良好。
4 、直觀性強 面板示意、圖線分明；面板布置合理，查線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
三、技術性能
1 、輸入電源：單相三線 220V±10% 50Hz
2 、工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3 、裝置容量：＜ 200VA
4 、外形尺寸： 155×80×123cm3
四、功能
本裝置能提供實驗所需的直流電源、交流電源、信號源（示波器自備）。
本裝置能對 “ 模擬電子技術 ” 、 “ 數字電子技術 ” 、 “EDA 技術及其應用 ” 的教學實驗和課程設計進行實驗操作，同時能滿足有關科研需求。
五、基本實驗內容
本裝置提供模電、數電實驗指導書，具有相當的深度和廣度，各級各類學�？筛鶕�自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。

六、裝置的配備
本裝置主要由實驗控制屏和實驗桌兩部分組成。
本裝置主要由兩大部分組成,一部分為數電實驗功能板,另一部分模電實驗功能板,主要功能組成如下:
（一）數電實驗功能板:
直流穩壓電源壓電源:±5V/1A兩路;0.0～18V/0.75A連續可調兩路(通過適當的連接,可得到0～±18V及0～36V連續可調電源),+5V電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢復保護功能。
脈沖信號源：計數脈沖源0.5Hz～300kHz分檔連續可調；輸出四路BCD碼基頻、二十分頻、四分頻、八分頻，基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈沖源。
提供五功能邏輯筆、LED發光二極管報警指示燈電路、共陰數碼管一只、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進制譯碼顯示器（六位）、撥碼盤、復位按鈕、楊聲器、音樂片及電位器等。
還設有高可靠圓腳集成塊插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及鍍銀長紫銅管等，供插各種集成塊及器件等。
數電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，可選購數字EDA下載板。
（二）模電實驗功能板：
1、 直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當的連接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
2、 直流信號源：-5V～±5V連續可調電路。
3、 交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。
4、函數信號發生器: 功率函數信號發生器：輸出正弦波、矩形波、三角波
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用液晶LCD顯示輸出頻率、波形，衰減值。 2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%@1KHz。 3）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率,。 4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。 5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 6）頻率計高測量范圍100MHz，自動換檔。
5、直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
6、直流數字毫安表：分2mA、20 mA、200 mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
7、設有1 mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
8、多功能網絡虛擬儀器（不需電腦配合使用）：
1、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
2、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
3、參數：
　　 1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
　　　　 通道數：2路
　　　　 帶寬：20MHZ
　　　　 分辨率：8位
　　　　 電壓范圍：-10~+10V
　　　　 存貯深度：64K
　　 2）、雙通道頻譜分折儀；
　 3）、數字三用表，可測電阻、電流、電壓等；
　　　　 數字IO口
　　　　 通道數：8路IO
　　　　 輸入電平：TTL
　　　　 輸出電平：TTL
　　　　 電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示

模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
本裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

Z-1電子學綜合實驗裝置配置表
