JG-JD82  制冷系統原理與性能測試多功能實驗裝置

一、產品概述：
制冷系統原理與性能測試多功能實驗裝置采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度記錄儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

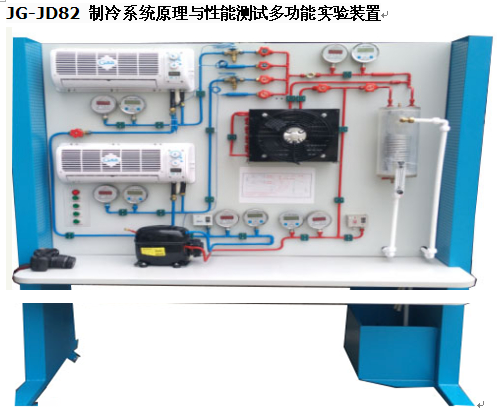

產品參考圖片：

產品名稱：JG-JD82  制冷系統原理與性能測試多功能實驗裝置

二、實驗目的
通過本實驗，使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握制冷系統的基本構成，加深對制冷系統的認識及制冷系統熱力計算方法的認識，并通過實驗了解不同物理量的采集方法及實驗儀表的作用。
1 、   使學生在對制冷循環的理性認識的基礎上，進一步熟悉和掌握單級蒸汽壓縮式制冷系統的基本組成；
2 、   了解溫度、壓力參數采集方法；
3 、   了解多種制冷系統性能測試的方法，掌握液體載冷劑循環法測定制冷系統性能的方法；
4 、   通過對實際測定參數計算，分析影響制冷系統性能的因素。
5 、   學習制冷系統測試方法，根據現有實驗條件，設計實驗方案，完成制冷系統性能測試任務。
三、實驗原理及裝置：
壓縮機、冷凝器、蒸發器、節流閥構成制冷系統，蒸發器、冷凝器均為水冷式，制冷系統工況通過加熱器調節蒸發器進出水水溫，通過閥門調節進出蒸發器、冷凝器水的流量來調節；制冷量為蒸發器進出水帶走的熱量，通過測量冷凝器進出水帶走的熱量來校核實驗。模擬制冷系統故障現象和數據變化，實驗數據通過 5 寸彩色溫度 / 壓力監控儀，實時顯示運行狀態，實驗數據保存和打印功能。
四、技術參數：
1 、電源： AC220V±10% 50Hz 總電流 5A
2 、工作環境：溫度 -10 ℃ ~+40 ℃   相對濕度 ≤85%  海拔 ≤4000m
3 、外形尺寸：長 * 寬 * 高： 2200*800*1900MM
五、設備系統組成：
