自循環文丘里流量實驗儀 JGKY-620

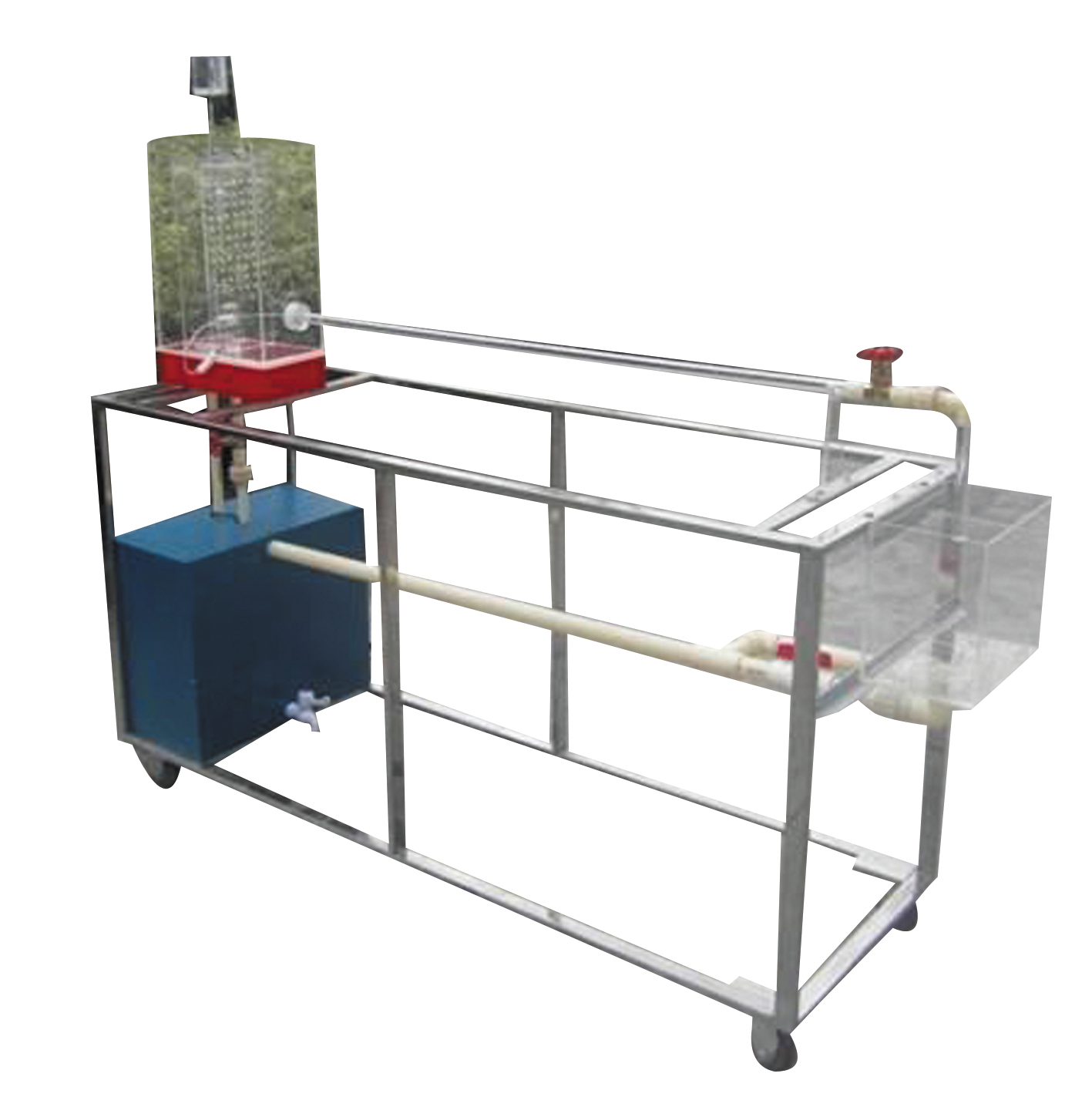

產品參考圖片：

主要功能： 自循環文丘里流量實驗儀 JGKY-620

實驗?zāi)康模?

1、了解文丘里流量計的原理及其實驗裝置。

2、通過測出的壓差與流量關系曲線，確定文丘里流量計的流量系數μ值。

3、可定量測量管道流量，給出流量系數與Re數的相關性。

主要配置：

有機玻璃恒定水箱、水泵、文丘里管、測壓架、移動標尺、蓄水箱、計量水箱、 刻度標尺、 秒表、玻璃溫度計、連接管道閥門、不銹鋼支架。

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、實驗水箱：容積 30L，透明有機玻璃制作 ，并帶有穩壓溢流口。

3、文丘里管：直徑φ2 0（內徑14）mm ，總長 1000mm，文丘里流量計喉徑φ 6.5mm, 有機玻璃制作。

4、計量水箱：容積 6L， 透明有機玻璃制作，帶計量刻度。

5 、蓄水箱： 500 × 4 00× 4 00mm ，材質 PVC 。

6 、 靜音環保型 水泵：揚程： 10m ，流量： 12L/min ，功率： 90W 。

7 、 測壓計由 2根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

8、 實驗所用的流體 --水為全循環設計，充分節約水資源 。

9 、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10 、外形尺寸： 1 6 00× 50 0×1 7 00mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
