空化水流實驗儀 JGKY-611

： •  通過實驗，可以對流體力學的一些特點有一些直觀的認識，學會動手完成所有的步驟。了解基本原理知識。在流體力學發展中，實驗流體力學起著關鍵性的作用。一方面人們通過實驗可以仔細、反復觀測現象，以便揭示流動機理和發現流動規律；另一方面通過實驗對直接測量，可為建立模型和理論提供重要依據。

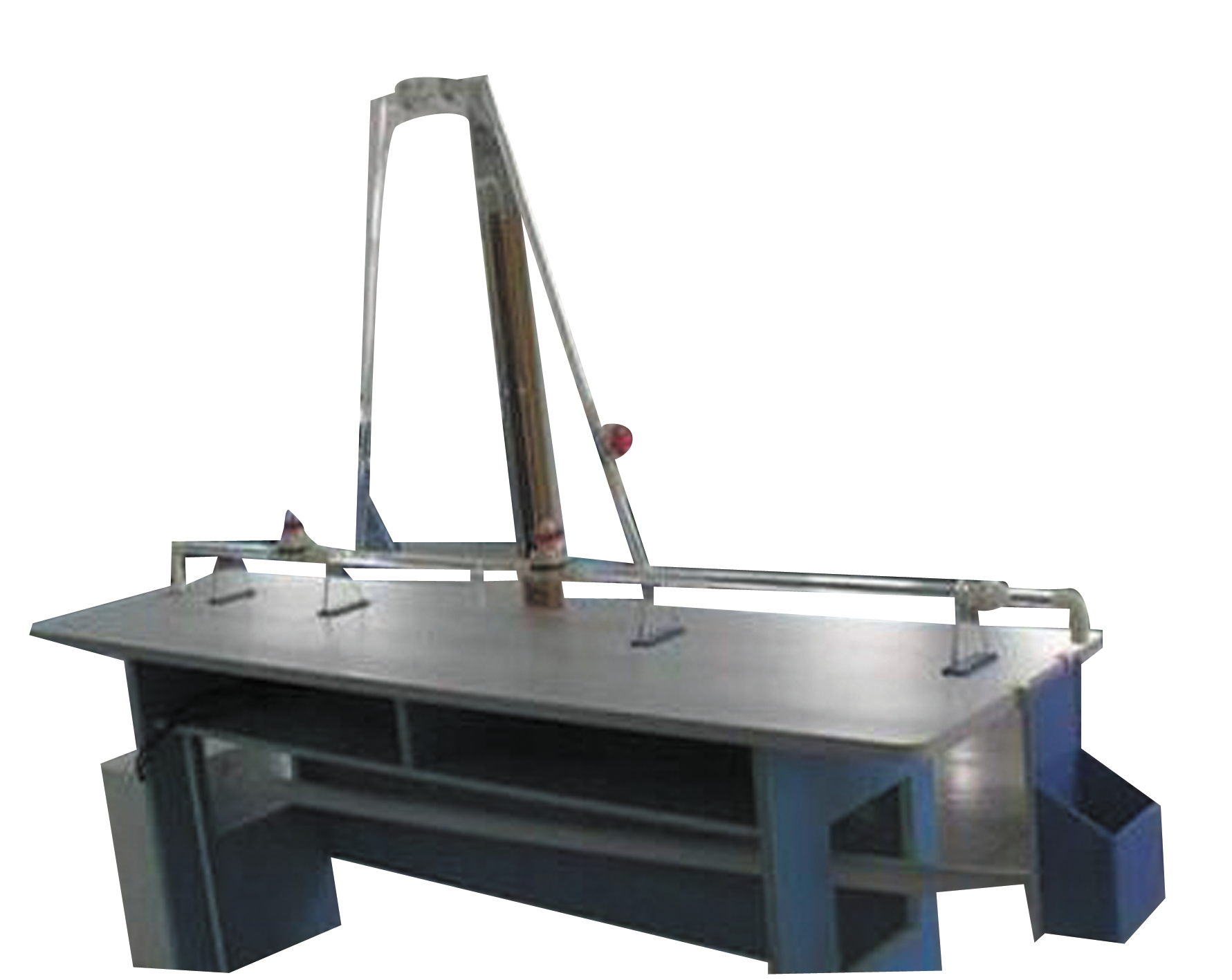

產品參考圖片：

空化水流實驗儀 JGKY-611 主要功能：

  實驗?zāi)康模?

•  演示水流空化現象。

•  觀測發生空化水流時 U形管中液面的變化規律。
3、 觀測發生空化水流時量杯中的水面變化規律 。

主要配置：

實驗水箱、集水箱、空化管、實驗水管、測壓排、計量水箱、刻度標尺、秒表、水泵、回水系統、不銹鋼框架

技術參數：

1、 運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz， 可連續操作。

2、實驗管：實驗主管內徑 ф 25mm,空化支管內徑 ф 20 mm，上裝內徑為 ф 5mm的空化管，材質為全透明有機玻璃管，便于學生觀察玻璃管內詳細的實驗經過及現象。通過調節水量控制閥來改變流體流速。

3、水泵為自吸泵，電壓220V、最大流量：2.0m 3 /h，最高揚程：30m，功率：370W。

4、 計量水箱：容積 10L 透明有機玻璃制作，帶計量刻度。

5、蓄水箱：外形尺寸：500 × 400 × 400mm，優質PVC材質。

6、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

7、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

8、 外形尺寸： 18 00× 50 0×1 7 00mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
