JGDGZ-01A 互聯網 + 電工電子創新實驗實訓裝置
一、產品概述
該設備既是參照國家人力資源與社會保障部頒發的《廣電和通信設備電子裝接工》、《廣電和通信設備調試工》、《液晶顯示器件制造工》、《半導體分立器件和集成電路裝調工》等國家職業標準實訓技能要求開發。本設備不僅適用于各類技工院校、職業院校在國家職業資格目錄中電工電子通信行業相關工種的技能考核鑒定，也可用于電工電子技術基礎及設計、單片機原理及應用、嵌入式系統及應用等課程的教學實訓、創新設計及國內外各種電子技術技能競賽和應用電子技術專業人才培養。
設備整體包含硬件設計、單片機系統編程實訓，采用模塊化設計組合式運用的設計理念 ，模塊配置有單片機基礎模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統、基礎電工實訓電路系統。設備還配套有專業的工具、儀器、耗材配件包。在教學任務上，學員可根據工作任務的要求選擇相應的單元模塊搭建電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類電子產品的設計、組裝、焊接、編程與調試。
整套設備采用無紙化教學系統利用計算機技術、網絡技術、通訊技術以及科學規范的管理對校園內的學習、教學、科研、管理和生活服務有關的所有信息資源進行整合、集成和全面的數字化，以構成統一的用戶管理、統一的資源管理和統一的權限控制。側重于學生在校園內可隨時通過 wifi 接入校園網及互聯網，方便的獲取學習資源，教師可利用無線網絡隨時隨地查看學生的學習情況、完成備課及進行科研工作。其核心在于無線電子教室，及校園內無線網絡的延伸。
二、產品功能與結構

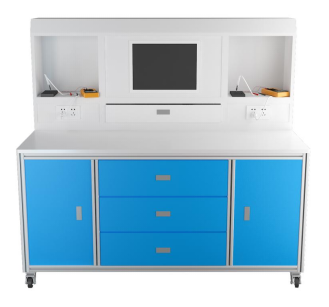

該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、無紙化教學終端、電路實訓模塊、儀器工具耗材包組成。
工作臺： 桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用 25mm 厚高密度纖維板，外貼防火板， PVC 截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。工作臺設有防靜電配套裝置，桌面上方有實訓屏、高檔條形 LED 照明。工作臺下裝帶剎車的萬向輪，可以隨意固定和移動，設計有抽屜，抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，拉開抽屜，各種電子元件分類整齊、一目了然。
實訓屏： 嵌入無紙化教學系統終端，實驗實訓所需高低壓交直流電源等，并設有漏電保護開關及智能電源管理系統，可對漏電、觸電、過流、短路進行保護。智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定 7 大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線 4G 和有線以太網與手機 APP 和 PC 端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以 32 位 ARM 為核心，采用 4.3 寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供 Zigbee 、 CAN 等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備， PC 端進行授權之后，設備可啟動使用， PC 端可分時預約設備的啟動和停止。
資源包配置： 資源包內電路實訓模塊內容十分豐富，有單片機模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統、基礎電路實訓電路系統。可單獨進行實訓，也可各種組合搭配實訓。
儀器、工具、耗材配件包： 儀器、工具、耗材配件包，根據電子技術項目配置，配置齊全、性能專業。
|
