JGPC-L106G 傳感器與檢測技術實訓平臺
一、概述

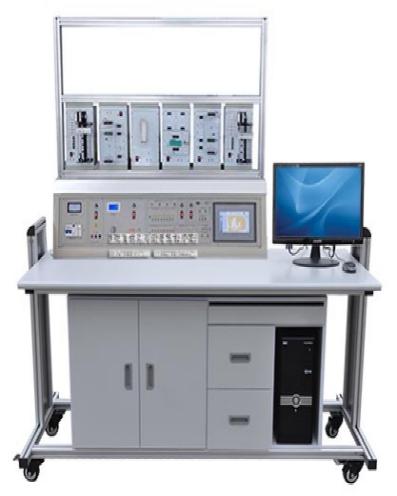

傳感器與檢測實訓平臺由控制屏、實訓掛箱、實訓桌組成，通過本實訓臺可完成各類傳感器數據采集、組態軟件編程、 Labview 編程、單片機控制、 PLC 控制等實訓。
設有電流型漏電保護器，對人身安全起到一定的保護。
實訓平臺采用組件式結構，更換實驗?zāi)K便捷。如需擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可。
二、主要技術參數
1 、輸入電源： AC220V ± 10% 50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）
3 、裝置容量： 500VA
4 、重量： 100Kg
5 、外形尺寸（ cm ）： 168 × 70 × 160
三、裝置構成
（一）實驗屏： 實訓時放置實訓掛箱，并提供實訓電源，鐵質雙面亞光密紋噴塑結構。
1 、電源輸入 : 工作電壓 220V ± 5%(50Hz) ，輸入時指示燈亮。
2 、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流 220V 工作電壓有高精度電壓表電流表指示。
直流電源電源： +5V/5A ， +12V/2A ， -12V/2A 輸出，不同顏色插頭，過流自動保護功能。
3 、 DDS 信號源部分（正弦波、三角波、方波），幅度、頻率可調。 幅度： 0-5V ；頻率： 300-4000HZ ；
4 、多功能采集面板，采用 2mm 燈籠接口
數字信號輸入接口： 16 路， 0/5V ；
數字信號輸出接口： 16 路， 0/5V ， 20mA ；
模擬信號輸入接口： 4 路， V/I 切換， 0 ～ 5V/0 ～ 20mA ；
模擬信號輸出接口： 2 路， 0 ～ 5V ， RL:1.5K ；
總線通信接口： RS422 總線， 1 路； RS485 總線， 1 路；
USB 通信接口： 1 路，開放式通訊協議；
5 、可編程組態顯示屏，采用昆侖通泰 TPC7062TI ， 7 吋彩色顯示屏；
（二）實訓桌 ：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
（三）實訓模塊及資源：
序號 |
型號 |
名稱 |
功能 |
1 |
GC-01 |
單片機實驗掛箱（一） |
單片機核心板接口
89C51 單片機核心板及仿真器模塊
STM32F103 單片機核心板及仿真器模塊
USB 通信接口
電源電路
單片機 IO 口接線端子
外設擴展接口 |
2 |
GC-02 |
單片機實驗掛箱（二） |
獨立 / 矩陣按鍵區
LED 指示燈
蜂鳴器 / 功放喇叭
數碼管
時鐘芯片
2.4G 模塊接口座
WIFI 模塊借口座
RS485 接口電路
CAN 接口電路
LCD/TFT 顯示屏 |
3 |
GC-03 |
霍爾傳感器閉環控制實驗掛箱（三） |
單個 A3144 霍爾傳感器；
0-360 度旋轉霍爾角度傳感器；
直流電機；
可控 PWM 調速、正反轉電機驅動電路； |
4 |
GC-04 |
光電式傳感器閉環控制實驗掛箱（四） |
槽型光電開關；
旋轉式光電編碼器
直流電機；
可控 PWM 調速、正反轉電機驅動電路； |
5 |
GC-05 |
壓力傳感器應用實驗掛箱（五） |
雙孔懸臂平行梁應變式壓力傳感器；
氣壓傳感器；
橋式采集電路； |
6 |
GC-06
|
三維加速度 / 角速度傳感器實驗掛箱（六） |
引線式六軸加速度傳感器模塊；
數據轉換電路；
數據監控顯示電路； |
7 |
GC-07 |
溫度 / 濕度閉環控制實驗掛箱（七） |
密閉透明亞克力實驗空間；
加熱電路；
溫度 / 濕度傳感器電路；
風扇驅動電路；
除濕電路； |
8 |
GC-08 |
直線運動控制實驗掛箱（八） |
步進電機；
電梯模型；
限位行程開關；
位置光電開關；
步進電機驅動電路 |
9 |
GC-09 |
震動傳感器模塊 |
3 種振動源：
震動單元：
壓電式傳感器等 |
10 |
PLC-01 |
PLC 主機模塊 |
S7300 CPU313C-2DP
128 KB 工作存儲器： 0.07ms/1000 條指令；集成 DI16/DO16 ； 3 路脈沖輸出 (2.5kHz) ；使用 24V (30kHz) 增量式編碼器進行 3 通道計數和測量； MPI+DP 接口（ DP 主站或 DP 從站）；多可擴展連接 31 個模塊；具有直接數據交換的發送和接收功能；恒定總線循環時間；路由； S7 通信（可加載 FB/FC ）； |
11 |
PLCX-01 |
PLC 實訓模塊 1 |
交通燈控制；
藝術彩燈控制；
適用于 PLC 、單片機控制 |
12 |
PLCX-02 |
PLC 實訓模塊 2 |
電動機模擬控制；
自動售貨機控制；
適用于 PLC 、單片機控制 |
13 |
★通信板 |
|
1 ）實驗臺地址范圍 0-255 。
2 ）具有 WIFI 、 RJ45 、 RS485 上位機通信接口。
3 ）上位機與各學生實驗臺智能測量儀表數據交換，接口轉換功能。
4 ）工作溫度范圍 -20 ℃～ +50 ℃。 |
14 |
★實驗臺管理軟件（上位機軟件） |
|
1 ）添加、刪除、配置各實驗臺模塊。
2 ）實時監測各學生實驗臺各項模塊實時參數。
3 ）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4 ）軟件用戶登錄管理功能。 |
15 |
配套資源 |
|
包括仿真軟件與微課 |
四、實訓項目
1 、基礎部分
1 ）霍爾傳感器的轉速測量實驗
2 ）光電式傳感器的轉速測量實驗
3 ）壓力傳感器測量實驗
4 ）三維加速度 / 角速度數據采集實驗
5 ）濕敏傳感器實驗
6 ）多種溫度傳感器測溫實驗
7 ）壓電加速度式傳感器的特性實驗
8 ） 89C51 單片機核心板模塊實驗
9 ） STM32F103 單片機核心板模塊實驗
10 ） RS485 總線通信模塊實驗
11 ） CAN 宗信通信模塊實驗
12 ） 2.4G 無線通信模塊實驗
13 ） WIFI 無線通信模塊實驗
14 ） LCD/TFT 顯示屏驅動實驗
15) 矩陣按鍵驅動實驗
16 ）傳感器通用接口板，可拔插傳感器模塊。
17 ）單片機核心板通用接口板，可拔插單片機核心板。
2 、綜合部分
（ 1 ）直線運動控制
（ 2 ）交通燈顯示
（ 3 ）數碼管顯示
（ 5 ）繼電器控制
（ 6 ）電機閉環測控模塊
（ 7 ）溫度閉環控制等
3 、 LABVIEW 實訓部分
（ 1 ） labview 軟件與底層硬件的 RS485 通信實驗；
（ 2 ） labview 軟件與底層硬件的 RS422 通信實驗；
（ 3 ） labview 軟件采集四通道電壓與顯示實驗；
（ 4 ） labview 軟件控制輸出電平實驗；
（ 5 ） labview 與底層硬件 USB 通信實驗；
（ 6 ） labview 電平開關量讀取實驗；
（ 7 ） labview 電平開關量設置實驗；
（ 8 ） labview 溫度風冷控制綜合實驗；
（ 9 ） labview 簡易示波器綜合實驗；
（ 10 ） labview 壓力采集綜合實驗；
（ 11 ） labview 直線運動控制綜合實驗
4 、 PLC 實訓項目：
（ 1 ）交通燈控制；
（ 2 ）藝術彩燈控制；
（ 3 ）電動機模擬控制；
（ 4 ）自動售貨機控制；
（ 5 ）基于觸摸屏控制方式的基本指令編程練習
（ 6 ）基于觸摸屏控制方式的溫度 PID 控制
（ 7 ） PLC 編程實訓。
|
