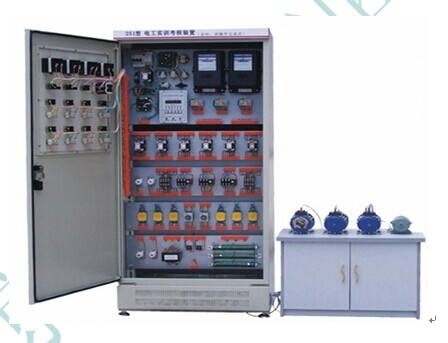

JG-251 型中級電工實訓考核鑒定裝置（定時、誤操作記錄式）

該電工實訓考核裝置是按照勞動和社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初、中級電工培訓考核的實際情況而設計的新一代集電工理論教學、實操訓練、考核鑒定于一體的多功能設備。該設備是我公司推出的具有定時、誤操作記錄等考核功能，同時具備多種安全措施的最新設備。能完成初、中級電工考核鑒定中的電力拖動控制與照明電路的實操項目。能滿足電工上崗培訓、實踐操作和考核鑒定的要求。是各中專、技校、職校以及勞動職業技能鑒定部門電工電拖實操培訓和考核鑒定的理想教學設備。

一、產品特點
1 、考核功能
設備裝有定時器及誤操作報警記錄儀，平時作為時鐘使用，考核時可設定時間，在規定的時間內要求學生完成實驗項目，具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出由于接線或操作錯誤所造成漏電及過流、短路告警及電源通斷的總次數。為學生實驗技能的考核提供一個統一的標準。
2 、安全性能
裝置設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。還設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。
3 、合理結構
設備以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。
4 、美觀外形
裝置布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構；結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。
二、實驗項目
實驗一 觸摸開關控制白熾燈電路
實驗二 白熾燈控制電路
實驗三 人體感應開關控制樓梯白熾燈電路
實驗四 聲控開關控制樓梯白熾燈電路
實驗五 日光燈控制電路
實驗六 單相電度表直接安裝電路
實驗七 單相電度表間接安裝電路
實驗八 單相電動機起動停止控制電路
實驗九 單相電動機調速控制電路
* 實驗十 并勵直流電動機調磁調速電路
* 實驗十一 并勵直流電動機電樞回路串電調速電路
* 實驗十二 并勵直流電動機電樞回路串電阻二級起動控制電路
* 實驗十三 并勵直流電動機電樞反接法正反轉控制電路
實驗十四 電流互感器與電流表配用接線圖
實驗十五 電壓表、電流表安裝電路
實驗十六 三相四線有功電度表直接安裝電路
實驗十七 三相四線有功電度表間接安裝電路
* 實驗十八 三相四線無功電度表直接安裝電路
* 實驗十九 三相四線無功電度表間接安裝電路
實驗二十 一臺電流互感器用于單相回路的接線電路
實驗二十一 兩臺電流互感器接成不完全星形接線電路
實驗二十二 三臺電流互感器接成星形接線電路
實驗二十三 兩臺電流互感器差接接線電路
實驗二十四 三臺電流互感器接成三角形接線電路
實驗二十五 萬能轉換開關和電壓表測量三相電壓接線電路
實驗二十六 異步電動機點動控制電路
實驗二十七 異步電動機自鎖控制電路
實驗二十八 有過載保護自鎖控制電路
實驗二十九 異步電動機單向點動起動控制電路
實驗三十 異步電動機兩地控制電路
實驗三十一 異步電動機聯鎖正反轉控制電路
實驗三十二 正反轉點動、起動控制電路
實驗三十三 雙重聯鎖正反轉控制電路
實驗三十四 自動往返控制電路
實驗三十五 位置開關作自動停止正反轉起動控制電路
實驗三十六 帶有點動的自動往返控制電路
實驗三十七 異步電動機星、三角控制電路
實驗三十八 接觸器控制星三角形控制電路
實驗三十九 串電阻降壓起動控制電路
實驗四十 異步電動機反接制動控制電路
實驗四十一 異步電動機能耗控制電路
* 實驗四十二 雙速電動機的切換運行控制
實驗四十三 手動順序起動控制
實驗四十四 自動順序起動控制
實驗四十五 C620-1 型車床控制電路
實驗四十六 電動葫蘆電氣控制電路
實驗四十七 Y3150 型滾齒機控制電路
實驗四十八 Z535 型立式鉆床控制電路
* 實驗四十九 CA6140 型車床控制電路
* 實驗五十 X62W 型銑床控制電路
* 實驗五十一 M7130 型磨床控制電路
注：帶 * 號實驗為定時誤操作式電工實驗項目
三、技術參數
1 、輸入電源： AC380V ± 5%( 三相五線 ) 50 ± 1Hz
2 、額定電流： 5A
3 、相對溫度： -5 ℃～ 40 ℃ 相對濕度：＜ 75% （ 25 ℃）
4 、外形尺寸： 750 × 550 × 1800mm
5 、設備重量： 200kg
四、裝置的基本裝備
該裝置按照標準電氣控制柜設計制造 ( 規格： 750 × 550 × 1800mm) ，充分利用雙面空間位置，柜內裝有定時器及誤操作報警記錄儀；裝置設有電流型、電壓型漏電保護裝置；過流保護裝置。
完成各種照明電路所需的單相電度表、三相有功表、無功表、日光燈、白熾燈、單聯開關、雙聯開關、觸摸開關、人體感應開關、聲控開關、插座等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等。元器件全部采用優質名牌產品。為了延長電器的使用壽命，各電器的接點都先與接線端子相連，再讓學生在接線端子上接線，以求經久耐用。還配備一臺單相交流電機、三臺三相交流異步電機和一臺直流電機（配備專用電機柜），通過該電動機支持可作各種實驗。
