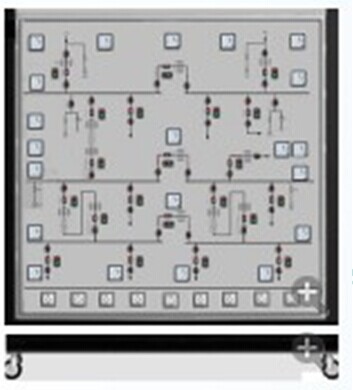

JG-DLK06 型 35KV/10KV/380V 網絡模擬系統操作屏
一、系統概述
35KV/10KV/380V 網絡模擬系統操作屏是為中等職業學校電工電子、自動化技術等專業針對“供電系統”充分了解認識而開發設計的，系統模擬了 35KV 到 10KV ，再由 10KV 到 380V 的一種典型供電線路， 35KV 系統采用雙路進線，母聯分段帶一路饋線連接方式； 10KV 系統采用一路主變、一路聯絡雙路供電、母聯分段連接方式； 380V 系統采用兩路主變、母聯分段連接方式；學生可以根據操作規程在模擬屏上進行供電系統模擬操作練習，以熟悉供電網絡的組成和操作要點，各種形式的停送電及倒閘操作的操作程序，對于學生實際技能的培養可以起到良好的效果。
二、 技術參數
輸入電源： 380V ± 10% 、 50Hz
容量：＜ 5KVA
工作環境：溫度－ 10 ℃～＋ 40 ℃，相對濕度＜ 85% （ 25 ℃），海撥＜ 4000m
規格尺寸： 1600mm × 2000mm × 400mm
三、系統特點
各電壓等級按規定的顏色做出，斷路器有紅、綠燈指示；
模擬 35KV/10KV/380V 系統網絡圖；（這是最典型的工廠供電模型，也完全可以根據用戶需要模擬 350KV/110KV/10K V 供電系統，以下指標按 35KV/10KV/380V 系統介紹）；
模擬變配電所采用 35KV/10KV 雙母線進線；
變壓器采用 2KVA 380V/380V 三相干式變壓器模擬；
斷路器采用交流接觸器模擬；
35KV 、 10KV 、 380V 均有母聯；
斷路器由按扭開關操作；并且有燈光指示；
隔離開關由轉換開關模擬；
模擬屏 380V 可以驅動不高于 1000W 負載；
|
