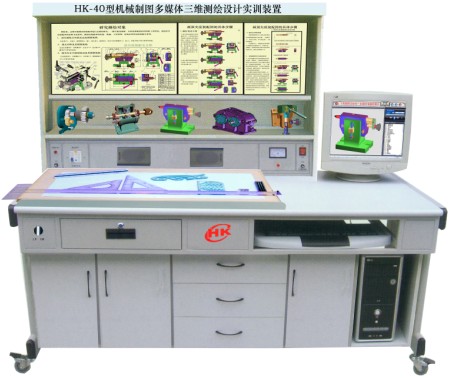

機械制圖多媒體測繪模型設計實訓裝置
一、概述
，適用于《技術制圖》、《機械制圖》、《工程制圖》等課程。 《機械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。 本機械制圖實訓裝置 是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備。同時，借助于計算機圖形學技術和多媒體技術， 采用育文機械制圖多媒體軟件用電腦演示三維動態模型， 加強直觀性教學，做到教學內容直觀形象， , 提高學習興趣、降低學習難度。 實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用 40 件模型和 40 塊模塊板說明供學生使用；模型和模塊板可隨課程內容需要進行更換操作。

二、產品特點
1 、實驗臺采用 P4 電腦一臺
2 、利用京工多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3 、利用模塊板文字圖板說明文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。
4 、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。
5 、實驗裝置采用 40 件模型和 40 塊模塊板， 各模塊圖文并茂，內容生動，方便學生參考學習 。
6 、本裝置采用組件式結構，更換模塊板和模型便捷，如需擴展功能或開發新實驗，只需添加模塊板和模型即可。
三、本機械制圖實訓裝置的任務
1 、培養繪制工程圖樣的能力。
2 、培養計算機繪制工程圖樣的能力�！�
3 培養閱讀工程圖樣的能力。
4 、培養徒手繪畫草圖的能力。
5 、培養對三維空間邏輯思維和形象思維能力。
四、主要技術參數
1 、工作電源：單相 220V 交流電源。
2 、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3 、工作環境：溫度 -10 0 -+ 40 0 C 。
4 、整機功耗：＜ 1KW
5 、實驗臺外形尺寸： 1600 × 750 × 1750mm
五、實驗臺內容配置
序號 |
名稱 |
數量 |
備注 |
1 |
頂尖座裝配 |
1 件 |
用三維動畫來演示模型，方便學生繪制圖形 |
2 |
齒輪油泵裝配 |

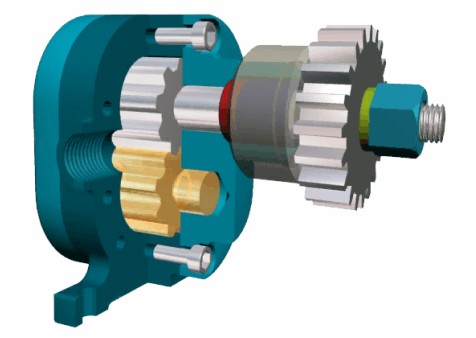

1 件 |
3 |
減速器裝配 |
1 件 |
4 |
手動滑油泵裝配 |
1 件 |
5 |
組合體疊加 |
1 件 |
6 |
組合體讀圖方法 |
1 件 |
7 |
組合體接頭切割 |
1 件 |
8 |
組合體切割 |
1 件 |
9 |
組合體線面分析法 |
1 件 |
10 |
組合體形體分析法 1 |
1 件 |
11 |
組合體形體分析法 2 |
1 件 |
12 |
組合體軸承蓋 |
1 件 |
13 |
組合體軸承座 |
1 件 |
14 |
蝸輪箱 1 |
1 件 |
15 |
蝸輪箱 2 |
1 件 |
|
16 |
蝸輪箱體 |
1 件 |
17 |
閥體 |
1 件 |
18 |
夾具體 |
1 件 |
19 |
軸 1 |
1 件 |
20 |
軸 2 |
1 件 |
21 |
套筒 |
1 件 |
22 |
主軸 |
1 件 |
23 |
支架 |
1 件 |
24 |
減速箱體 |
1 件 |
25 |
槽配合 |
1 件 |
26 |
拔叉 |
1 件 |
27 |
箱體 |
1 件 |
28 |
端蓋 |
1 件 |
29 |
板蓋 |
1 件 |
30 |
半剖 1 |
1 件 |
31 |
半剖 2 |
1 件 |
32 |
復合剖 |
1 件 |
33 |
階梯剖 |
1 件 |
34 |
局部剖 |
1 件 |
35 |
全剖 |
1 件 |
36 |
連桿 |
1 件 |
37 |
斜剖 |
1 件 |
38 |
旋轉剖 |
1 件 |
39 |
斷面剖 1 |
1 件 |
40 |
斷面剖 2 |
1 件 |
41 |
一號繪圖板、 90cm 丁字尺、繪圖儀器一盒 5 件、曲線板、三棱比例尺、不銹鋼多用擦圖片、多功能模塊、三角板一副、繪圖鉛筆 1 套 5 支、繪橡皮擦 |
1 套 |
各 1 件 |
42 |
多媒體 機械制圖 軟件內容： 40 件模型三維動畫；丁字尺的使用；丁字尺和三角板組合使用方法；曲線板的使用；鉛筆的使用；分錐的使用；圖紙幅面、圖線、字體、尺寸標注；幾何作圖等。 |
1 套 |
軟件用三維動畫來演示模型；用動畫語音來講解繪圖工具的使用方法和作圖標準。 |
|
