JGL-470型電工技能操作實訓裝置（網孔型） |
|
|
JGL-470型 電工技能操作實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，JGL-470型電工技能操作實訓裝置 適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，JGL-470型電工技能操作實訓裝置 是一種理想的職業教育實訓設備 .
參考圖片：
一、設備技術指標
1.外型：整體尺寸1632mm×750mm×1638mm；
2.實訓臺架的材料：鋼板、鋁合金結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
4. 整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）。
6.各種規格的電阻
提供75Ω/75W功率電阻三個，用于降壓啟動電路。
提供10Ω/25W功率電阻一個，用于能耗制動電路。
7.接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化。
8.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
二、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出。
2.實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動。
3.實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1200mm×600mm×510mm。
4.網孔板：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y(tǒng)一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
三、 參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．三相異步電動機直接啟動控制
12．三相異步電動機接觸器點動控制線路
13．三相異步電動機接觸器自鎖控制線路
14．三相異步電動機Y/△自動控制線路
15．接觸器聯鎖的正反轉控制線路
16．按鈕聯鎖的三相異步電動機正反轉控制線路
17．雙重聯鎖的三相異步電動機正反轉控制線路
18．三相異步電動機多地控制
19．工作臺自動往返控制線路
20．三相異步電動機串電阻降壓啟動控制線路
21．三相異步電動機能耗制動控制線路
四、參考配置表
序號 |
名稱 |
每臺數量 |
單位 |
備 注 |
1 |
控制屏 |
1 |
套 |
|
2 |
實訓桌 |
1 |
張 |
|
3 |
儲存柜 |
1 |
|
|
4 |
學生凳 |
2 |
張 |
|
5 |
網孔板 |
2 |
塊 |
|
6 |
器材配備 |
1 |
套 |
見表一 |
7 |
指導書 |
1 |
套 |
|
表一 每套器材配備配置清單
序號 |
名稱 |
型號與規格 |
數量 |
1 |
電器元件 |
單相電度表 |
DD862-2 |
1 |
單相閘刀開關 |
HK8 |
1 |
平燈頭 |
6A/250V |
2 |
墻壁插座 |
|
1 |
電流互感器 |
|
1 |
墻壁開關底座 |
|
2 |
聲控開關 |
|
1 |
漏電保護斷路器 |
DZ47LE-32 4P C16 |
1 |
5P保險盒+熔斷管 |
RT18 |
1 |
交流接觸器 |
CJX2-0910 |
3 |
輔助觸頭 |
F4-22 |
3 |
熱繼電器 |
R16B-20/3 |
1 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
時間繼電器座 |
PF-083A |
1 |
3H按鈕 |
|
2 |
行程開關 |
LX9-222 |
2 |
行程開關 |
LX9-001 |
2 |
日光燈管 |
Y210RR25/10W |
1 |
鎮流器 |
13W |
1 |
日光燈座 |
|
2 |
接線端子排 |
JF5-2.5/5 |
5 |
G形導軌 |
|
1 |
走線槽 |
|
2米 |
螺絲 |
|
100 |
2 |
常用工具 |
螺絲刀 |
|
1 |
尖嘴鉗 |
|
1 |
剝線鉗 |
|
1 |
3 |
電機 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速 |
1 |
三相鼠籠異步電動機 |
380V/Y/△180W，單速，配離心開關 |
1 |
配套電工技能實訓仿真軟件一套

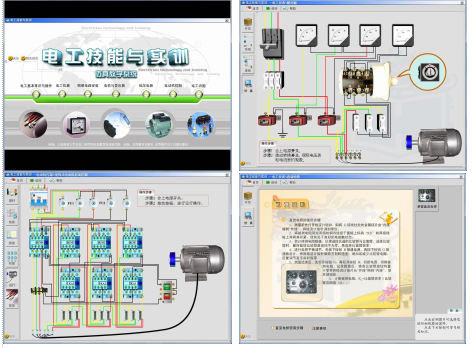

本產品是依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》采用 三維仿真技術而研制的大型仿真實訓軟件 ，包括 電工基礎、儀器儀表、常用工具、導線連接、照明電路、電機與變壓器、低壓電器、電機控制電路、機床電路 、電工識圖 等 10 個實訓單元，涵蓋了國家維修電工（中初級）鑒定考核的全部模塊。具有職業性、情境性、交互性、工藝性和智能性。實訓單元總共包含80余個典型的實訓項目 ， 每個實訓單元又根據需要安排了 場景展示、 語音視頻電路 原理 講解 、仿真 實訓 操作、器件檢測、接線實操、線路檢查、故障排查、通電試車 等若干實訓任務，以便操作者循序漸進地得到訓練。為了便于區分初級工、中級工，在制作界面的顏色搭配上作出了標記。本產品性能價格比極高，是電工電子仿真實訓室主體軟件。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
本軟件可模擬的 實訓項目
1． 常用工具 ：驗電筆、鋼絲鉗、旋具、電工刀、剝線鉗、電烙鐵、手電鉆和沖擊鉆、梯子。
2． 導線連接 焊接工藝：導線簡介、命名法、線材選用、導線連接、線頭絕緣恢復、手工焊接、實訓、拆焊技術等。
3． 安全用電常識 ：觸電方式、防護措施、接地接零、急救措施及 人工急救 。
4． 儀器儀表 ：直流電流表、直流電壓表、直流單臂電橋、指針式萬用表、數字式萬用表、兆歐表、鉗形電流表。
5． 照明電路 ：電光源、日光燈接線、兩地燈控制。
6． 電機與變壓器 ：單相異步電動機、三相異步電動機、直流電動機、伺服電動機、變壓器、電流互感器、電壓互感器工作原理配合語音視頻講解、外形結構、拆裝操作等。
7． 低壓電器 ：接觸器、熱繼電器、時間繼電器、速度繼電器、斷路器、組合開關、主令電器、熔斷器。元器件的種類、外形、電氣符號、選用原則、結構原理、解剖視圖動畫模擬結合實物圖片、語音視頻原理講解、拆裝操作并附有操作提示、測量檢測等功能。
8． 電機控制電路 ：異步電動機、連續控制、雙重聯鎖、正反轉控制、生產機械、行程控制、Y-Δ降壓、啟動控制、手動順序、起動控制、反接制動控制、繞線式電動機、直流電機、調速控制、接線實操、仿真實訓。包括元件介紹、電路原理語音視頻講解、仿真實訓配盤接線、仿真運行、模擬考核、設置故障、查找排除故障、并附有答案和操作提示。
9． 機床電路 ：C620車床、M7120平面磨床、Z535鉆床、模擬考工。
10. 電工識圖 ：電工圖形、符號、原理圖、接線圖的繪制原則和分析方法，帶實訓題和答案及操作提示等。
