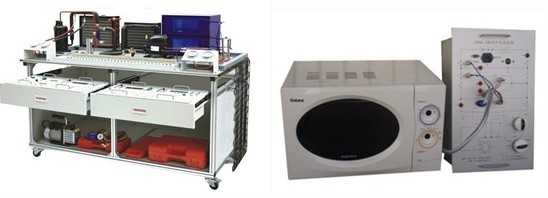

| 現代制冷空調系統技能實訓裝置:技術性能
1 ．輸入電源：單相三線 220 ± 10% 50Hz
2 ．工作環境：溫度 -10 ℃ ～ 40 ℃ 相對濕度≤ 85% （ 25 ℃ ）海拔＜ 4000m
3 ．裝置容量：≤ 1.5KVA
4 ．外形尺寸： 160cm * 80cm * 140cm
5 ．安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、系統結構與組成
1 ．裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2 ．導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3 ．空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4 ．電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等。
5 ．電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6 ．電源及儀表模塊：
單相三線制 220V 交流電源供電。交流電壓表 1 只，測量范圍： 0 ～ 250V ；交流電流表 1 只，測量范圍 0 ～ 5A ，用于測量系統啟動電流及監測系統正常工作電流。
7 ．制冷系統壓力檢測單元：
提供 4 只真空壓力表，測量范圍分別為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa ，用于測量空調、冰箱系統高、低壓側壓力。
8 ．電流型漏電保護裝置 1 套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
JG-605小家電維修實訓設備
技術性能 1 輸入電源 : 單相三線制 220VAC ± 10% 50Hz
2 工作環境 : 溫度 -10 ℃ ～ + 40 ℃ 相對濕度 <85%( 25 ℃ )
3 整機容量 :<1000VA
4 安全保護 : 動作電流≤ 30mA 、動作時間≤ 0.1S 、安全接地保護
5 外形尺寸： 1990mm × 730mm × 1430mm ( 雙人座 )
實訓的基本配置及功能 1 實訓臺 鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。 2 交流電源： 220V 50Hz （帶有過流保護） 3 直流電源 : 可調、固定輸出 4 實訓考核系統 : 由教師設故界面、學生排故界面、監控顯示界面三部分組成
1 、按鍵板尺寸： 100 × 70mm
2 、輸出板尺寸： 113 × 95mm
3 、輸入電壓： AC-12V
4 、輸出電流： 0.5A
5 、輸出方式：光藕隔離斷電器輸出
6 、顯示方式：兩組數碼顯示
7 、通訊方式：串口 232 轉 422
8 、考核數量： 1-64 座
9 、考核方式：數字故障代碼
10 、考核順序：按設置順序逐個考核
11 、考核座位選擇： 1-64 座任選
12 、考試時間記錄：自動
13 、發卷方式：自動
14 、收卷方式：自動
15 、評分方式：自動
16 、排名方式：自動
17 、考試時間設定： 1-120 分鐘
18 、考卷選擇： A 卷 B 卷每座任選其一
19 、考試成績清單：接打印機可打印
3.3.5 實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準
|
