上柴SC9DF290Q3 電控共軌柴油機實驗臺

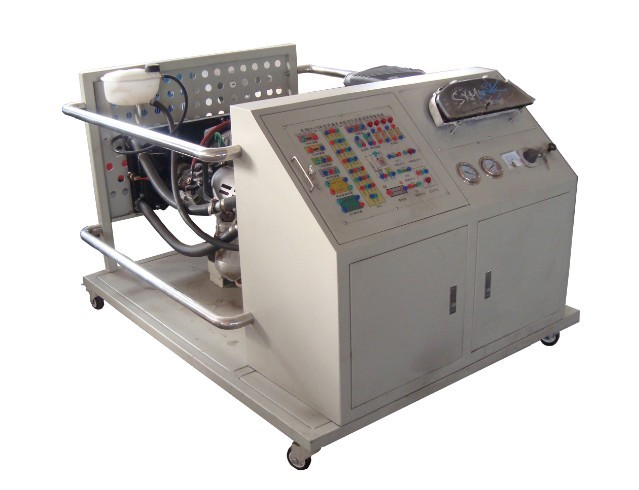

臺式發動機實訓臺（參考外形圖1）

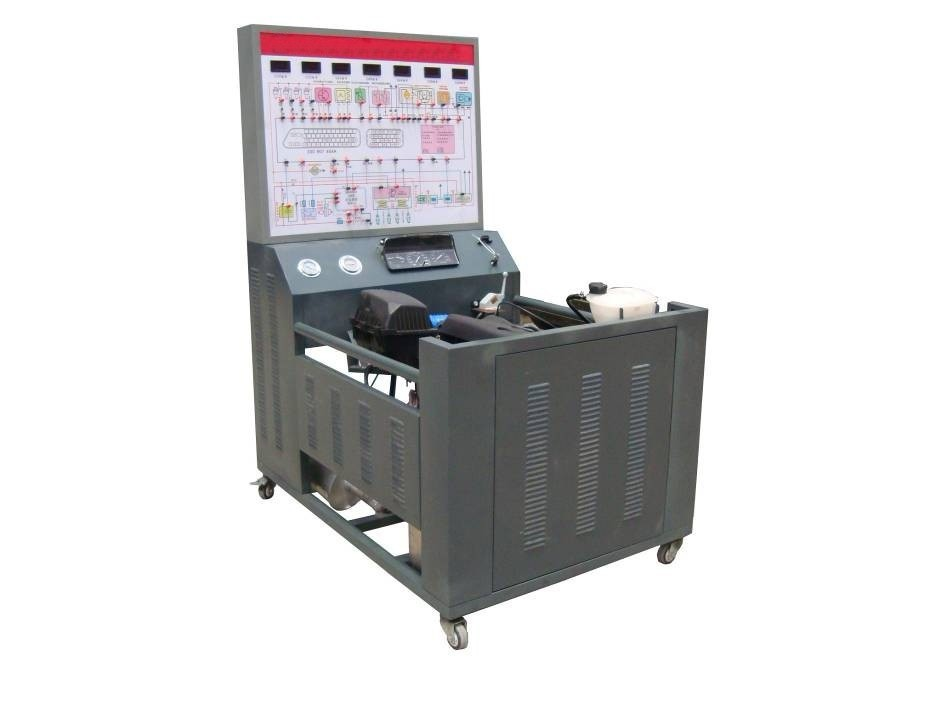

立式發動機實訓臺（參考外形圖2）

一．產品簡介
本發動機以共軌原廠電控柴油發動機總成及運行附件為主體部件，發動機可起動運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴柴油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于汽車?yán)韺?shí)一體化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
共軌原廠電控柴油發動機總成、原車發動機控制電腦、電子油門加速機構、組合儀表、發動機起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、90AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、散熱系統、臺架操作說明書、實驗指導書等附件。
各傳感器及執行器安裝數字顯示表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。
▲設備具體配置及附件詳見配置清單說明。
四．功能特點
1．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。
2．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
3．電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。
4．配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。
5．發動機實訓臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。
6．發動機實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
7．發動機實訓臺加裝蓄電池的電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。
8．發動機實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

五．使用環境

六．教學項目

七．配置清單（每臺）
（發動機整機具體參數技術規格見附件）
基本配置(每臺)

八. 配套附件

九．制造工藝

九．外形與顏色

十．拓展功能
考核裝置及軟件

信息管理器
當用教師計算機操作設備故障時，需采用此信息管理器。該信息管理器通過計算機的USB 口連接，采用 USB2.0 傳輸數據。信息管理器的通信總線可以選擇 CAN總線、485總線或無線。
控制器
控制器由操作單元、故障單元兩部分組成。
1、 操作單元

操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
可升級為無線網絡版智能考核系統。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
(2) 教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有的設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
2、故障單元

故障單元有 24 個故障點（數量可增減），每個操作單元可以連接兩個或者一個故障板，繼電器的觸點參數：10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。
應用軟件

該軟件安裝在教師計算機上，故障與學生信息等存儲在數據庫中。
軟件操作簡單、使用方便，主要有以下功能：
(1) 設置學生信息
(2) 編輯、查詢、發布所有設備的所有故障
(3) 清除設備的所有故障
(4) 設置初、中、高級題庫
(5) 設置考核時間
(6) 提取、查詢所有設備的所有故障解除情況。
(7） 打印考核結果
(8) 測試設備在線與否
(9) 登錄密碼修改
主控單元可以連接的設備數量：
（1）信息管理器
配置為 485 總線可以連接最多64 臺設備
配置為 CAN 總線可以連接最多110 臺設備
配置為無線方式時可以連接最多255 臺設備
