是對學生經常實驗時經常用到的電源.信號源.輸入接口.輸出顯示接口.測量單元.傳感器實驗模塊，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。汽車教學實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。

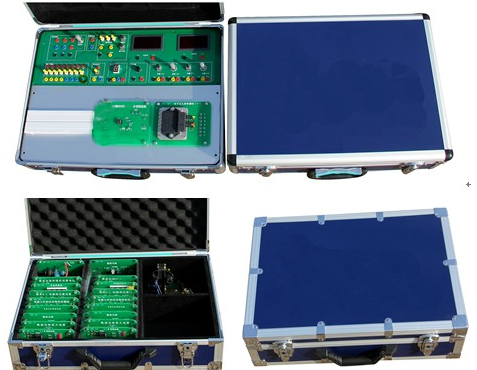

JG-X03 汽車電工電子實驗箱

二、系統組成
汽車電工電子實驗箱便攜式箱體、實驗箱和附件箱相結合，配套20塊實驗模板，其中包括：電路元件的伏安特性測試模板；簡單RC電路頻率特性測試模板；線性運放電路模板；集成功率放大電路模板；555定時器應用模板；D/A轉換電路模板；A/D轉換電路模板；全自動空調模板；空調電子扇控制模板；車前燈自動轉換裝置模板；汽車雨刷自動控制器模板；步進電機驅動電路模板；點火控制模塊；油泵PWM油壓控制模塊；燃油噴射系統模板；水溫傳感器電阻檢測模板；車速傳感器測試模板；函數信號發生板，電源板；數字電壓表、數字電流表、邏輯電平開關。
三、系統功能
1. 測試元件伏安特性曲線。
2. 測試RC電路電容充放電過程及RC電路頻率響應。
3. 實現運放的反向比例運算電路、同向比例運算電路、反向加法運算電路。
4. 檢測運放功率的放大情況。
5. 形成頻率、占空比可調的脈沖信號。
6. 數字信號轉化為模擬信號，模擬信號轉化為數字信號。
7. 檢測模擬轉速、水溫、壓力傳感器信號與空調運轉的關系。
8. 模擬空調電子扇在不同水溫及壓力條件下的工作狀態。
9. 模擬車前燈在燈光照射下遠光和近光的轉化，模擬雨刷工作狀態。
10. 產生可調頻率信號，模擬步進電機驅動信號。
11. 用可調頻率信號控制點火模塊工作。
12. 噴油信號脈寬可調，模擬噴油嘴電路。
13. 顯示水溫傳感器溫度與電壓關系。
14. 輸入信號，顯示模擬轉速。
15. 產生頻率可調的正弦波，方波等信號。
16. 提供+12V、+5V直流電源，1.2~35V 可調直流電源，15V交流電源。
四、實驗項目
1. 電工電子箱認識實驗
2. 電路元件的伏安特性測繪
3. 簡單RC電路的過渡過程
4. 整流、濾波電路的測試
5. 集成運放的線性運算電路
6. 集成功率放大器
7. 555定時器的應用--多諧振蕩器
8. 基本門電路
9. D/A轉換電路
10. A/D轉換電路
11. 全自動空調
12. 空調電子扇控制模塊
13. 車前燈轉換電路
14. 汽車雨刷器
15. 步進電機控制模塊
16. 汽車點火電路
17. 燃油噴射系統控制模塊
18. 水溫傳感器
19. 車速傳感器
