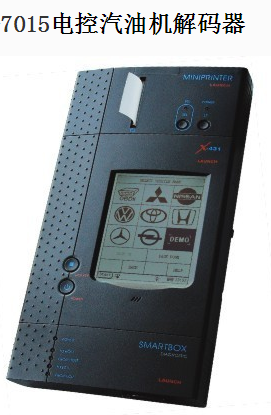

JG -7015 電控汽油機解碼器

解碼器的主要功能：

1、快速、方便地讀取或清除故障碼;

2、對發動機控制系統進行動態測試，顯示即時數據信息，為故障診斷提供可靠依據；

3、能在靜態或動態下，向電控系統各執行元件發出檢修作業需要的動作指令，以便檢查執行元件的工作狀況，如：發動機某一缸停止噴油；

4、對發動機控制系統ＥＣＵ進行某些數據的重新輸入和更改，如大柴噴油嘴編碼等；

解碼器的使用方法：

◆發現發動機故障指示燈沒有熄滅，說明發動機控制系統有故障。

1、將點火開關由“ON”旋轉到“OFF”的位置（關閉發動機）；

2、將解碼器的接口線束同發動機的診斷插座連接（JBT-CS638商用車解碼器的使用說明書）；

3、將點火開關由“OFF”旋轉到“ON”的位置，不要起動發動機；

4、打開JBT-CS638商用車解碼器，選擇“發動機生產商”；

5、在解碼器顯示的功能選擇界面中，選擇“汽車診斷測試”，選擇相應的電控系統；

6、進入系統后，選擇“讀取故障代碼”；

7、解碼器顯示（其他參考常見故障碼列表）：故障代碼P0118：冷卻液溫度傳感器信號太高；8、根據故障代碼用下面的相關零部件故障檢測和排除方法對故障進行排除；

9、選擇“讀取數據列表”，檢查相應的數據信息，進一步確定故障所在；

10、故障排除后，清除原故障代碼后，用解碼器對電控燃油平時系統再進行一次故障診斷，確認無故障后，再交付使用。

◆電子噴油嘴的安裝注意事項：

1、禁止手持、拆卸、碰撞噴油器頂部的電磁閥，持拿噴油器只能持拿噴油嘴體；

2、只有在安裝前才能將噴油嘴和橫槍從包裝中取出；

3、禁止以壓縮空氣或不潔的燃油或其他的液體清潔噴油嘴體及噴油嘴的各進回油口；4、噴油嘴的QR碼包含著噴油嘴的重要信息，噴油嘴或ECU更換后必須將此QRcode（圖1所示）信息輸入ECU；

5、禁止將噴油嘴線束的的兩支接線頭碰到一起。
