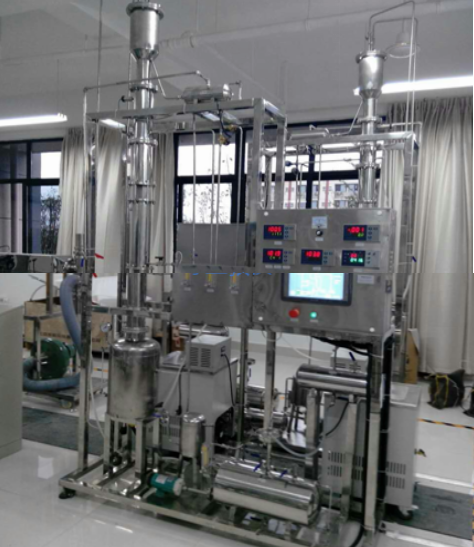

篩板精餾塔實驗裝置
型號：JGL－H005

一、裝置功能：
1、了解直孔篩板單溢流降液管塔的結構、流程及操作；
2、能夠?qū)崿F(xiàn)回流比自動控制，可全回流操作和也可部分回流連續操作；
3、可觀察塔板的工作狀態，每塊塔板均可測溫和取樣；
4、進料可與塔釜?dú)堃簾峤粨Q，實現廢熱利用和原料液的預熱；
5、裝置要求配置有集成或獨立的控制顯示系統，方便直觀了解裝置運行狀況，并實時現場操作；

二、 主要配置：
精餾塔、蠕動泵、塔頂全凝器、原料罐、產品罐、殘液罐、壓力傳感器。
三、配置及技術參數：
1、全塔效率：30～50%，單板效率：30～50%。
2、塔體：304 不銹鋼或高硼硅玻璃，塔徑≥50mm，塔板：可拆卸，≧8 塊帶降液管篩板；
3、塔釜：304 不銹鋼，加熱功率連續可調；
4、塔頂全凝器：盤管式，304 不銹鋼；
5、轉子流量計：玻璃轉子流量計
6、原料罐、產品罐：采用透明罐體，可密閉
7、測控：
溫度：鉑電阻 精度：B
進料量：進料采用蠕動泵，精度：≤1%FS；
冷凝水流量：透明轉子流量計；
壓力：壓差傳感器，精度：≤0.5%FS；
載體要求：采用觸摸屏和平板電腦一體機，全程數字化觸摸屏控制操作：配置 HMI，投影式觸控技術，包含 5000 萬次觸摸點，19 寸顯示，內存 2G；
8、裝置整體要求采用可拆卸式鋁合金框架，裝有水平可調節支撐型腳輪；
四、軟件
1、實驗數據處理軟件一套，與實驗設備配套使用
2、化工原理單元操作仿真軟件一套。與設備配套使用；
3、裝置配套教學視頻一套，且該視頻必須是本實驗裝置的教學視頻，學生可課前預習或者進入實驗
室后觀看裝置操作流程及注意事項；
4、配置裝置詳細使用說明書、以及相關參數文件，方便老師和學生查閱相關裝置資料。
