JGLSJ－22 溫度、濕度、壓力、流量測量儀器示教板

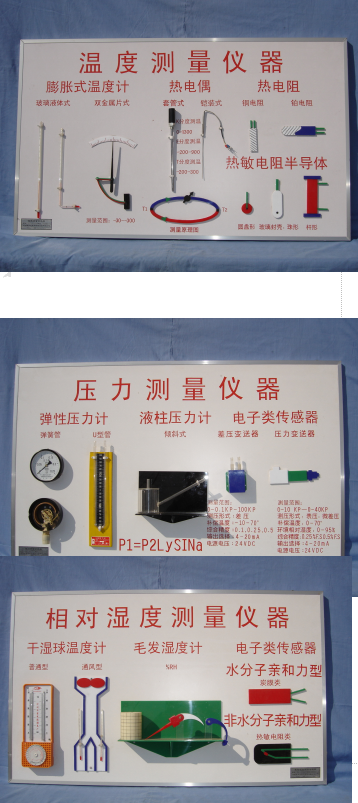

熱工類測量儀器示教板，分為溫度測量示教板；壓力測量示教板；相對濕度測量示教板；流量測量示教板。
各測量掛板均是以實物加某些傳感器的放大剖面制作而成。因?yàn)闇y量儀器眾多，掛板只是選擇了具有代表性的、典型的、長用的儀表及傳感儀器。
一、溫度測量儀器
1、 膨脹式溫度計（含玻璃液體式、雙金屬片式）。
2、 熱電偶（分套管式與鎧裝式）將測到的熱電勢信號通過電位差計或溫度顯示儀表得到溫度值。
3、 熱電阻類
4、 熱敏電阻類
5、 半導體，這部分測溫器件將溫度變化所產生的電壓信號通過溫度顯示儀表讀出溫度值。（如下圖所示）
二、壓力測量儀器掛板
1、 彈性壓力計，可直接讀取壓力數值。
2、 液柱壓力計，通過液柱的壓差直接讀壓力數值。其中，傾斜式壓力則用來測量微弱壓力。
3、 電子類傳感器；主要將壓力轉換成電信號后，在數顯或指針表上讀取。（如下圖所示）
三、相對濕度測量儀器掛板
1、 干濕球溫度計，直接監測空氣中的干濕溫度。
2、 毛發濕度計，通過毛發的伸縮帶動指針，直接指示空氣中的相對濕度。
3、 電子類傳感器，主要分水分子親和力型和非水分子親和力型兩大類，它們將濕度轉換成電信號后由儀表讀出。（如下圖所示）

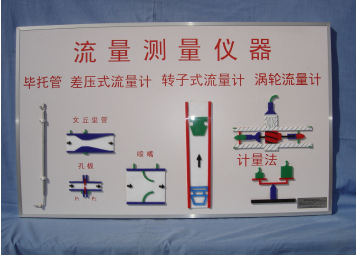

四、流量測量儀器掛板
1、 畢托管，屬于動壓測量型器件。
2、 差壓式流量計，屬于靜壓型測量器件。這兩類均可通過壓差數值進行計算得到流量數。
3、轉子式流量計，可直接讀取流量信號。分為水計量型與氣計量型。
4、 計量法，其中稱重法與體積法均是簡便易作的流量計算方法。（如下圖所示）
|
