JG -802CTM 數控車銑床綜合電氣控制與維修實訓裝置
簡介：JG -802CTM 數控車銑床綜合電氣控制與維修實訓裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。
JG -802CTM 數控車銑床縱綜合電氣控制與維修實訓裝置也適合技工學校機電類專業《電氣設備維修》《數控設備維修》《數控編程與操作》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。

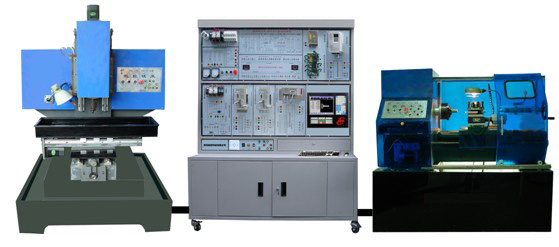

產品參考圖片：
主要功能：JG -802CTM 數控車銑床綜合電氣控制與維修實訓裝置
JG -802CTM 數控車銑床綜合電氣控制與維修實訓裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。
JG -802CTM 數控車銑床縱綜合電氣控制與維修實訓裝置也適合技工學校機電類專業《電氣設備維修》《數控設備維修》《數控編程與操作》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。
一、產品組成部分
JG -802CTM數控車銑床綜合電氣控制與維修實訓裝置系統采用西門子802C數控系統，數控機床的X、Y、Z軸由伺服電機控制，主軸電機由變頻器控制，并帶有光電編碼器，冷卻泵電機，實驗臺上還配有模擬四工位刀架模塊，學生可以學習到802C伺服電機的控制、變頻器控制、電動刀架、霍爾元件、接近開關的原理和PLC指令、編程、接線及在數控機床中的應用、數控車床編程、加工、維修等。配套HK6135型實訓數控車床和HK125型實訓數控銑床等組成。
二、實驗臺特點：
1、具有數控車床、數控銑床等數控機床安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等功能。不同機床的切換通過計算機裝載西門子提供的軟件或進行PLC編程實現。（計算機校方可自配）
2、該裝置采用開放式結構，模塊化設計，
3、設計有專門的故障設置區和排故操作單元。該故障系統提供全開放的端子接口，教師在故障設置區通過開關設置故障；學生通過對故障的在線分析判斷、測量進行排故操作。
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-100-+400C。
4、整機功耗：＜3KW
5、考核柜尺寸：180×70×189cm
四、實訓項目
1. 數控車床/銑床電氣系統的設計
2. 數控系統的參數設置與調整
3. 輸入輸出接口實訓
4. 機床參考點的調試
5. 伺服電機驅動單元的調試與應用
6. 變頻器的調試、參數設置與應用
7. 電動刀架控制實訓
8. 數控系統的通訊
9. 數控車床/銑床故障診斷與維修
10. 數控系統的操作與編程
11. 數控車床/銑床加工實訓
|
