JG-PV27 光伏離網追日發電實驗系統

光伏離網追日發電實驗系統由太陽能電池組件、太陽能控制器、儲能蓄電池、離網逆變器、并網逆變器、雙軸跟蹤機構陽光跟蹤傳感器、控制器和傳動執行機構等組成。
光伏追日發電系統是專為發電系統太陽天屋模擬運行實驗實訓教學而開發的產品，與真實的發電系統結合實驗實訓裝置。區別于一般的小型光伏系統制作的實訓及便于實驗實訓數據的測量記錄，是光伏系統設計的理想產品。

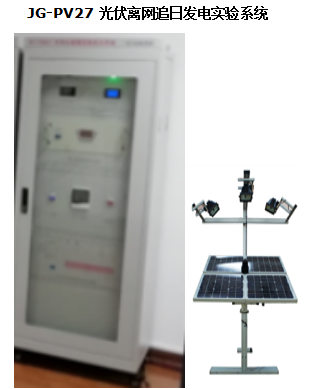

產品參考圖片：

主要功能：JG-PV27 光伏離網追日發電實驗系統

一、系統概述
光伏離網追日發電實驗系統由太陽能電池組件、太陽能控制器、儲能蓄電池、離網逆變器、并網逆變器、雙軸跟蹤機構陽光跟蹤傳感器、控制器和傳動執行機構等組成。
光伏追日發電系統是專為發電系統太陽天屋模擬運行實驗實訓教學而開發的產品，與真實的發電系統結合實驗實訓裝置。區別于一般的小型光伏系統制作的實訓及便于實驗實訓數據的測量記錄，是光伏系統設計的理想產品。
陽光跟蹤傳感器
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。
傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。

二、運行技術條件
1、系統工作電源：DC24V 系統設計：0.4KW～1KW 。
2 系統主要有6大部分組成
2.1 光伏充放電控制模塊（玻璃透平柜體）
2.2 并網與離網逆變控制系統實驗測試控制模塊（玻璃透平柜體）
2.3 系統負載模擬實驗測試控制模塊（玻璃透平柜體）
2.4 太陽模擬系統控制模塊
2.5 太陽高度角和方位角模擬軌道運行機架
2.6 雙軸光伏陣列跟蹤系統（鋁合金固定機架）
跟蹤方式：雙軸全自動跟蹤 ?
跟蹤精度：±1° ?
水平回轉角度：360° ?
俯仰角度：180° ?
傳動機構自重：8Kg ?
最大承重：10Kg ?
電機供電電源：DC 12V ?
控制器供電電源：DC 12V ?
系統年平均耗電量：0.1W ?
抗風等級：10級 ?
3、光伏組件模塊（多晶硅組件4快）
每塊峰值功率： 10W； ?
最大功率電壓：18V； ?
功率電流：0.56A； ?
開路電壓：并聯：21V 串聯：82 V； ?
短路電流：并聯：2.28A 串聯：0.62A； ?
4、離網逆變模塊
輸出功率：0.3KW～1KW ； ?
輸出波形：純正弦波（失真率 ? <3%）
自動保護：超載，過壓，欠壓，超溫，短路，低電池等報警保護； ?
5、儲能裝置：采用鉛酸蓄電池組， 12V/100 ah，1組；
6、實驗?zāi)�塊：整體采用測試端子，接線盒，數顯交直流電壓電流表，蓄電池容量顯示屏，具有上位機監控功能，實現遠程實驗數據采集和監控；
7、負載模塊：包含24V30WLED照明燈，220V白熾燈、警示燈、電動機；
8、追日系統采用坐標軌道控制，自動計算太陽模擬器在天球坐標系的軌跡；
9、光伏跟蹤系統整個晚上，機架將保持水平位置；
9.1 早上，當太陽高度角大于0，機架將回到東方面對太陽，并且程序控制自動復位；
9.2 中午，電池板到達一天中朝向正南的最水平的位置；
9.3 下午，電池板向下向西方向運動；
9.4 當太陽下山，電池板由最西的位置返回到水平的位置，停留一整夜；
9.5 300W的離網和并網逆變模塊，400W的太陽能充電控制模塊，交直流儀表監測顯示模組；
三、實驗項目
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗
實驗9、在不同季節太陽運軌變換仰角下角度對光伏能量轉換的影響實驗。
實驗10、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗11、陣列低、中、高通過開關組合后能量變換實驗。
實驗13、光感儀工作實效實驗。
