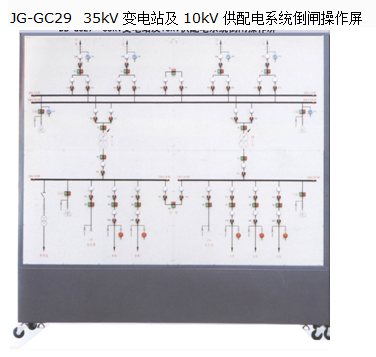

JG-GC29 35kV變電站及10kV供配電系統倒閘操作屏
主要功能：JG-GC29 35kV變電站及10kV供配電系統倒閘操作屏
一、 概 述
隨著我國大中型企業的逐年增多，電力工業迅速發展，電網日趨復雜、多樣，而且同一電壓等級、不同電壓等級之間聯系也非常緊密，在這種情況下，正確的倒閘便尤為重要。
“JG-GC29 35kV 變電站及 10kV 供配電系統倒閘操作屏 ” 是針對變電站倒閘操作而專門研制的實訓裝置。本系統含 35kV 、 10kV 和 0.4kV 三個電壓等級： 35kV 具有 4 路進線，雙母帶聯絡； 10kV 側采用單母分段，兩入兩出，環網供電； 0.4kV 側采用單母分段，并具有備用發電系統。在此典型 35kV 變電站模型上，學生可以進行各種工況下的倒閘操作。變電站的電壓等級和結線方式也可以根據用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。
二、 特 點
1. 真實性 : 裝置元件布置、開關操作都參考了工程實際 , 為各專業崗位創造真實的環境
2. 模塊化設計：裝置以單片機或 PLC 為核心，將開關的組合模塊單元化設計 , 可擴展性強
3. 形象性 : 裝置配置了有聲光系統 , 可以有效提高實訓、考核效果
4. 軟硬結合：裝置配有后臺軟件，客戶可選購實現遙測、遙控
三、 技術指標
1. 輸入電源：單相三線～ 220V±10% 50HZ
2. 工作環境：溫度 -10 ℃ ～ +50 ℃
3. 裝置容量：＜ 1.5kVA
4. 外形尺寸： 4000mm×2200mm×500mm
四、 實訓項目
1. 系統運行方式切換倒閘操作
2. 線路停電倒閘操作
3. 線路送電倒閘操作
4. 出線開關從運行狀態轉檢修倒閘操作
5. 出線從檢修狀態轉冷備用倒閘操作
6. 出線從冷備用轉熱備用倒閘操作
7. 出線從熱備用轉運行倒閘操作
8. 出線從檢修轉運行倒閘操作
9. 兩路進線供電轉一路供電倒閘操作
10. 一路進線供電轉兩路供電倒閘操作
11. 35kV 母線從運行狀態轉檢修倒閘操作
12. 35kV 母線從檢修狀態轉運行倒閘操作
13. 35kV 變壓器從運行狀態轉檢修倒閘操作
14. 35kV 變壓器從檢修狀轉運行倒閘操作
15. 10kV 母線從運行狀態轉檢修倒閘操作
16. 10kV 母線從檢修狀態轉運行倒閘操作
17. 10kV 變壓器從運行狀態轉檢修倒閘操作
18.10kV 變壓器從檢修狀轉運行倒閘操作
|
