JGZY-135 型電子工藝實訓裝置
主要功能：JGZY-135 型電子工藝實訓裝置
產品簡介：
該裝置是根據教育部‘振興21世紀職業教育課程改革和教育建設規劃'要求，結合生產實際和職業崗位的技能要求，按照職業院校的教學和實驗實訓要求研制和開發的產品，適合高等職業院校及高等院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》《電路》《電子技術基礎》《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》。
主要功能特性：
模擬與數字電路模塊的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
主要技術參數：

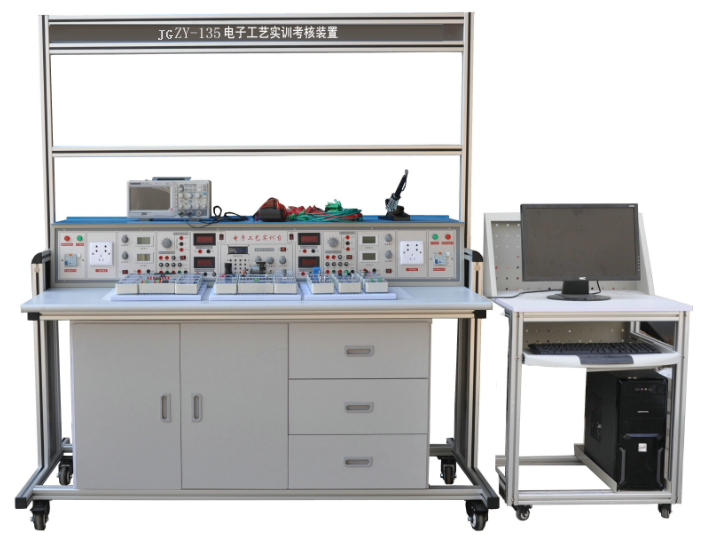

JGZY-135 型電子工藝實訓裝置大體構成上分：鋁合金活動框架、實訓電源臺、實驗元件盒、個人PC（選配）
鋁合金活動框架 ：框架上面可以放掛板模塊（標準掛板模塊），可隨意擴展，完成多門多種實驗，另配置了1個活動柜，方便存放所需工具和實驗元件盒。
實訓電源臺 ：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
實訓電源每路配置 ：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調，帶過載、短路保護； 一組±5V、±12V開關穩壓直流電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及6路單相電源插座，可以方便設備、儀表的擴展時使用。
該裝置配置的實驗元件盒，其面板標志的元件電路符號采用最新的國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等特點，是各類院校電子實驗教學的理想換代產品。

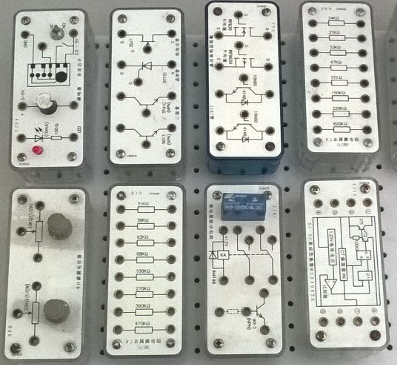

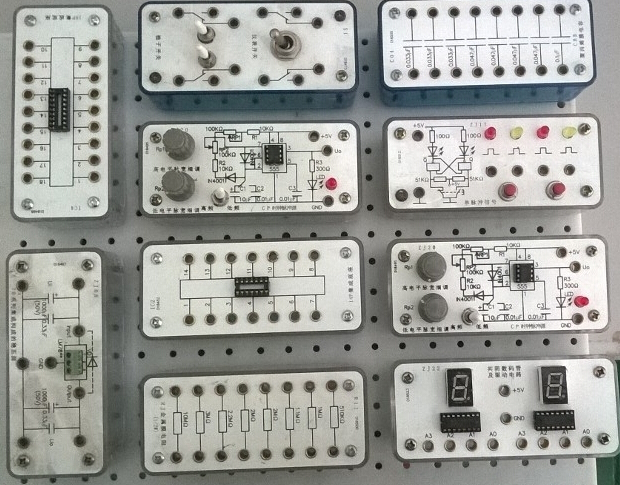

實驗元件盒是最新專利產品組合式透明元件盒，元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等制成，可根據實驗需要方便地組合成不同的實驗線路；使實驗具有開放性和創新性，實驗元件盒體有透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；實驗導線插孔采用高質量銅材制造，實驗導線裝有彈性插頭可在實驗?zāi)K上面插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。

四、本設備可以完成的實訓項目
數字電子技術綜合應用
基礎實訓
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試 -
項目四 全加器和超前進位全加器功能測試 -
項目五 數值比較器功能測試
項目六 七段碼鎖存 / 譯碼 / 驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二 - 五 - 十進制計數器功能測試
項目十 二位十進制計數 / 譯碼 / 驅動 / 顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N 進制計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四 微分型單穩態觸發器 -
項目十五 集成單穩態觸發器及其應用 -
項目十六 集成施密特觸發器及其應用 -
基本應用實訓 -
項目十七 聲光控制節能路燈電路 -
項目十八 8 線數據傳輸電路 -
項目十九 4 位環形計數節拍發生器 -
項目二十 秒脈沖信號發生器 8 4 -
項目二十一 伺服電機測速與時鐘脈沖測頻電路 -
項目二十二 救護車 / 消防車聲響報警電路
* 項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四 數控變頻三角波 — 方波發生器
綜合應用實訓
項目二十五 移位寄存器彩燈顯示電路
* 項目二十六 8 位優先編碼器搶答電路
* 項目二十七 觸摸式密碼電子鎖電路
* 項目二十八 數字鐘電路
* 項目二十九 二位十進制計數符合電路
* 項目三十 交通燈控制電路
* 項目三十一 升 / 降階梯波形信號發生器
* 項目三十二 光電轉換加 / 減計數電路
模擬電子技術綜合應用
項目一 常用二極管的性能測試及應用 . -
項目二 雙極晶體管及場效管輸出特性的測定 -
項目三 單管放大電路的研究 -
項目四 兩極放大電路及負反饋放大電路的研究 . -
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電器的調試（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除 -
項目八 整流、濾波及穩壓電路的研究 ..
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用） -
項目十一 OTL 功率放大電路的故障排除 .. -
項目十二 LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路 -
項目十四 對由運放器組成的積分運算電路、微分運算電路 .
項目十五 對由運放器組成的電壓比較器傳輸特性的研究 .. -
項目十六 用氣敏傳感器和電壓比較器制作煙霧報警器（電子產品線路）（綜合應
用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽 .
項目十九 RC （文氏橋式）正弦波振蕩器的制作與調試 .
項目二十 電容三點式 LC 正弦波發生器 .
項目二十一 有源濾波電路的研究
項目二十二 專用直流 — 直流（ DC-DC ）集成電壓變換電路的應用與調試（電子產
品線路）（綜合應用）
|
