JGDAZ-05 建筑電氣安裝調試實訓裝置

一、 概述
本實訓考核設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求設計，能夠完成多種技能訓練。主要完成電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。

主要功能： JGDAZ-05 建筑電氣安裝調試實訓裝置

二、 特點
1. 真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境；
2. 模塊化設計：各個實訓內容按網孔模塊進行設計
三、 技術指標
1. 輸入電源：AC380V±10% 50HZ
2. 工作環境：溫度－10 ℃ ～+50 ℃ 相對濕度＜85%（25 ℃ ）海拔＜4000M
3. 裝置容量：＜1.5KVA

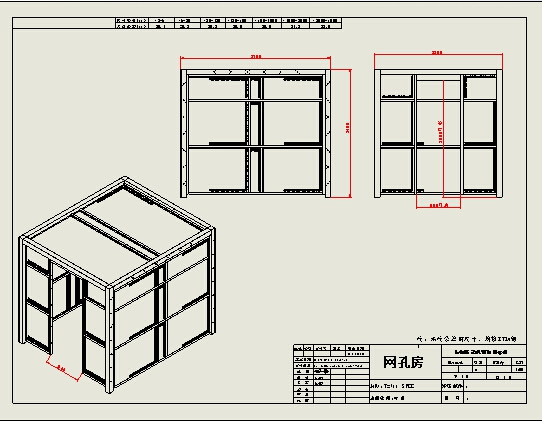

4. 外形尺寸：2700mm×2300mm×2400mm
四、 參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電箱安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/ △ 自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路

五、參考實訓項目所需元器件清單（每臺配備清單） (標配一套元器件).

注：本裝置每臺需配兩套元器件,用戶也可自行購買。
