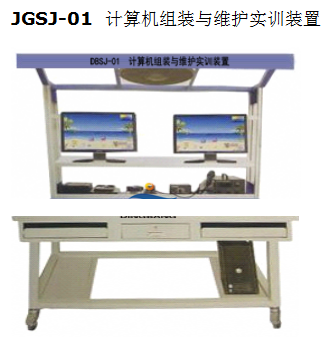

JGSJ-01 計算機組裝與維護實訓裝置
主要功能：JGSJ-01 計算機組裝與維護實訓裝置
一、整體功能要求
1.實訓工作臺
計算機組裝與維護實訓裝置要求采用雙工位結構設計，共兩層，其中第一層可放置維修工具、套件、儀器儀表；第二層可放顯示器，頂部設有30W日光燈一盞和風扇一臺。實訓臺設有一個抽屜、兩個鍵盤托架、兩個主機柜，下方設有四個剎車的萬向輪。
電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁面板。主要提供16路交流電源插座接口、漏電保護器、供電指示，可為各種儀器和設備提供工作電源。
2.輸入電源：單相三線～220V±10% 50Hz；整機容量：＜800VA；外形尺寸1600mm×800mm×2000mm；安全保護：動作電流≤30mA、動作時間≤0.1s
3.工具套件
提供數字式萬用表、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、小鑷子、毛刷、吸錫網線、多功能鉗、工具包、恒溫電烙鐵、熱風臺等常用工具。
4.電腦故障診斷卡：具有主機故障診斷（PCI接口）、VGA信號發生、鍵盤檢測、音頻信號發生、電腦網線接口檢測、直流電源適配器檢測、電腦主機漏點檢測等功能。
5.PCI-E主板檢測卡:自動識別接口類型。支持總線多：PCI、PCI_E、miniPCI_E、LPC。
二、設備配置要求
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
實訓工作臺 |
套 |
1 |
|
2 |
數字式萬用表 |
個 |
2 |
|
3 |
尖嘴鉗 |
把 |
2 |
|
4 |
斜口鉗 |
把 |
2 |
|
5 |
小十字螺絲刀 |
把 |
2 |
|
6 |
大十字螺絲刀 |
把 |
2 |
|
7 |
小一字螺絲刀 |
把 |
2 |
|
8 |
小鑷子 |
把 |
2 |
|
9 |
毛刷 |
把 |
2 |
|
10 |
焊錫絲 |
團 |
2 |
|
11 |
吸錫網線 |
把 |
2 |
|
12 |
多功能網鉗 |
把 |
2 |
|
13 |
工具包 |
把 |
2 |
|
14 |
網線鉗 |
把 |
2 |
|
15 |
網絡測試儀 |
個 |
1 |
|
16 |
恒溫電烙鐵 |
臺 |
1 |
|
17 |
熱風臺 |
臺 |
1 |
|
18 |
電腦故障診斷器 |
個 |
1 |
|
19 |
PCI-E主板檢測卡 |
個 |
1 |
|
20 |
放大鏡臺燈 |
個 |
1 |
|
21 |
學生凳 |
個 |
2 |
|
|
