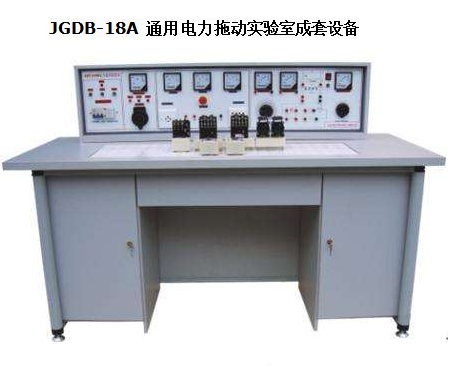

JGDB-18A 通用電力拖動實驗室成套設備
主要功能：JGDB-18A 通用電力拖動實驗室成套設備
。
二、結構與配備：
1 、配有 12 臺學生實驗桌，一臺二座，桌外形尺寸 160×68×80cm ，桌面中央配置通用插板，尺寸為 90×35cm ，桌下部是元件儲存柜。
2 、配有 1 臺示教控制臺，通用插板演示屏立在電源控制柜上。
3 、配有 13 臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
4 、其他器材配備見清單（以二十四座為例）
器材清單：
序號 |
名 稱 |
型號（或規格） |
單位 |
數量 |
備 注 |
1 |
保險管 |
2安培 |
只 |
6×13 |
|
2 |
交流接觸器 |
CJ10-l0A 380V |
個 |
6×13 |
已裝元件盒上 |
3 |
指示燈 |
XD-5 |
〃 |
3×13 |
已裝元件盒上 |
4 |
整流二極管 |
IN5408 |
只 |
5×13 |
已裝元件盒上 |
5 |
電阻 |
RX-510Ω/30W |
〃 |
3×13 |
已裝元件盒上 |
6 |
鈕子開關 |
KN1×2 |
〃 |
3×13 |
已裝元件盒上 |
7 |
行程開關 |
LXl9-001 |
〃 |
4×13 |
已裝元件盒上 |
8 |
按鈕-紅 |
LAl9-ll |
〃 |
2×13 |
已裝元件盒上 |
9 |
按鈕-綠 |
LAl9-11 |
〃 |
4×13 |
已裝元件盒上 |
l0 |
倒順開關 |
KO-3 380V/10A |
〃 |
１×13 |
已裝元件盒上 |
11 |
三相閘刀 |
380V l5A |
〃 |
１×13 |
已裝元件盒上 |
12 |
三相雙投閘刀 |
380V l5A |
〃 |
1×13 |
已裝元件盒上 |
13 |
熱繼電器 |
JRO-20/3 |
〃 |
2×13 |
已裝元件盒上 |
14 |
時間繼電器 |
JS7-1A 380V |
〃 |
2×13 |
已裝元件盒上 |
I5 |
變壓器 |
BK-25W 380V/6.3V 36V |
〃 |
１×13 |
已裝元件盒上 |
16 |
導線 |
銅蕊線1.13MM |
米 |
若干 |
已裝元件盒上 |
l7 |
尖咀鉗 |
|
把 |
１×13 |
|
18 |
螺絲刀 |
|
把 |
3×13 |
|
19 |
萬用表 |
MF-47型 |
只 |
1×13 |
大號、小號平頭、十字 |
20 |
電動機 |
Y/Δ380V |
臺 |
2×13 |
|
三、實驗內容
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/ △ 降壓起動
13．接觸器控制Y/ △ 降壓起動
14．時間繼電器控制Y/ △ 降壓起動
15．QX3-13型Y/ △ 自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
|
