JGG-1D  電工電子電力拖動、 PLC 控制及單片機綜合實驗裝置

一、特點 ;

1  、   綜合性強   綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2  、   適應性強   實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可。擴展功能或開發新實驗。

3  、   整套性強   從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4  、   一致性強   實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5  、   直觀性強   本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

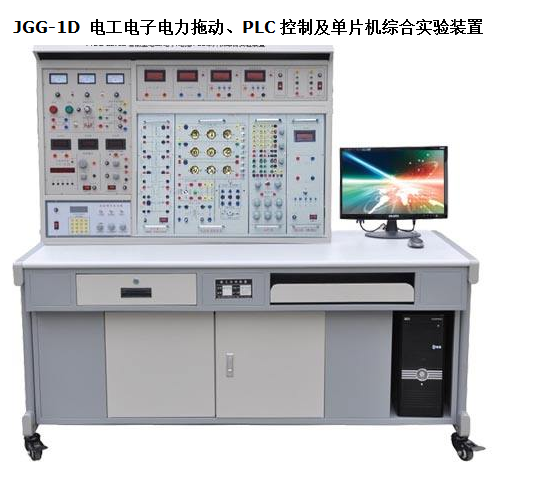

產品參考圖片：

主要功能：

二、功能

1  、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2  、能完成  “  電工基礎  ”  、  “  電工學  ”  中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3  、能完成  “  電路分析  ”  、  “  電工學  ”  中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4  、能完成  “  電機控制  ”  、  “  繼電接觸控制  ”  及  “  電力拖動  ”  等課程實驗。
5  、能完成模電、數電及  PLC  可編程控制實驗。
6  、   單片機實訓開發系統可完成  51/ 96/8088  等  CPU  的單片機、微機的全部軟、硬件實驗，   適用于《  msc-51  單片機原理與接口》《  mcs-96  單片機原理與接口》《單片機接口技術》《十六位微機原理與接口》等課程實驗。
三、技術性能

1  、輸入電源：三相四線  (  或三相五線  ) 380V±10% 50Hz
2  、工作環境：溫度  -10 ℃   ～  + 40 ℃   相對濕度＜  85%( 25 ℃ )  海拔＜  4000m
3  、外形尺寸：  167×73× 153cm 3
4  、裝置容量：＜  1.5KVA

五、裝置的配備

裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。
（一）  JGG-01  電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：
1  、主控功能板
1.1  三相  0  ～  450V  及單相  0  ～  250V  連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為  1.5KVA/0  ～  450V  ，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2  提供兩路低壓穩壓直流  0.0  ～  30V/ 1A  連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度  ≤0.3%  ，電流穩定度  ≤0.3%  ，設有短路軟截止保護和自動恢復功能。
1.3  提供一路  0  ～  500mA  連續可調恒流源，分  2mA  、  20mA  、  500mA  三檔，負載穩定度  ≤5×10 -4  ，額定變化率  ≤  ５  ×10 -4  ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
1.4  設有照明  220V/30W  日光燈一盞，供實驗照明用；還設有  220V/30W  的日光燈燈管一支，將燈管的四個頭引出以供實驗用。
1.5  實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6  設有真有效值交流數字電壓表一只，測量范圍  0  ～  500V  ，量程自動判斷、自動切換，精度  0.5  級，三位半數顯。
2  、信號源功能板
頻率計：  6  位數字顯示，顯示范圍  1Hz  ～  10MHz  ，作為外部測量和內置信號源頻率指示。
信號源頻率范圍：  0.2Hz  ～  2MHz  ，分七檔
輸出波形：正弦波、三角波、方波、脈沖波、斜波及  50Hz  正弦波
占空比調節：  20%  ～  80%
輸出幅度：  20Vp-p( 1M Ω  負載  )  、  10Vp-p(50Ω  負載  )
輸出保護：短路保護，抗輸入電壓  ±35V  （  1  分鐘）
幅度顯示：三位  LED
功率輸出：  ≥10W  ；頻率范圍  (3dB  帶寬  )  ：  20KHz(  方波、三角波、正弦波  )
3  、儀表、受控源功能板
3.1  智能交流數字電壓表
交流數字電壓表  1  只，采用美國模擬器件公司生產的新型高性能  RMS  真有效值轉換器，配以高速  MPU  單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：  0-500V  ，頻率范圍：  10Hz-20Hz  。手動量程為：  10V  、  100V  、  500V  。測量精度為  0.5  級。具有數據存儲與查詢功能。
3.2  智能交流數字電流表
交流數字電流表  1  只，采用美國模擬器件公司生產的新型高性能  RMS  真有效值轉換器，配以高速  MPU  單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：  0 -5A  ，頻率范圍：  10Hz-20Hz  。手動量程為：  100mA  、  1A  、  5A  。測量精度為  0.5  級。具有數有數據存儲與查詢功能。
3.3  直流數顯電壓表一只，采用  ICL  公司高性能  AD  轉換器配以高速  MPU  單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：  0-200V  。手動量程為：  2V  、  20V  、  200V  。測量精度為  0.5  級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.4  直流數顯毫安表一只，采用  ICL  公司高性能  AD  轉換器配以高速  MPU  單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：  0-2000mA  。手動量程為：  20mA  、  200mA  、  2000mA  。測量精度為  0.5  級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.5  受控源  CCVS  、  VCCS  兩路，打開電源開關，  CCVS  、  VCCS  兩路受控源即可工作，通過適當?shù)倪B接，即可獲得  VCVS  、  CCCS  受控源的功能。此外，還設有  ±12V  兩路直流穩壓電源，并有發光管指示。
4  、控制屏掛置掛件的具體方法
控制屏正面右邊設有一個  74× 48.5cm 2  的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控制屏采用螺母固定，易于裝卸和運輸。
（二） JGG -02  實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
（三）實驗組件掛箱
1  、  JGG -03  電路基礎實驗箱
提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、  R  、  L  、  C  串聯諧振電路（  L  用空心電感）、  R  、  C  串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2  、  JGG -04  交流電路實驗箱
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成  Y  或   △   兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座  (  每組設有三個開關控制三個負載并聯支路的通斷  )  ，可插  60W  以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有  30W  整流器、電容器（  1uF/500V  、  2.2uF/500V  、  4.7uF/500V  ）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈  L1  、  L2  裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為  220V  、  3/ 6A  ，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（  50VA  、  36V/220V  ），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3  、 JGG -05  元件箱
設有三組高壓電容（每組  1uF/500V  、  2.2uF/500V  、  4.7uF/500V  高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及  12V  燈泡等  ,  還提供十進制可調電阻箱，阻值為  0  ～  99999.9Ω/2W  。
4  、  JGG -06  單相智能功率、功率因數表
由  24  位專用  DSP  、  16  位高精度  AD  轉換器和高速  MPU  單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用  RTOS  設計思路，同時配有  PC  監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為  1.0  級，功率因數測量范圍  0.3-1.0  ，電壓電流量程為  450V  和  5A  ，能自動判別負載性質（感性顯示  “L”  ，容性顯示  “C”  ，純電阻不顯示），并可存儲測量數據，供隨時查閱。
5  、  JGG -09  真有效值交流數字毫伏表
能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍  0.2mV  ～  600V  （有效值），測試基本精度達到  ±1%  ，量程分  200mV  、  2V  、  20V  、  200V  、  600V  五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源功能。頻率測試范圍  10Hz  ～  600KHz  ，輸入阻抗  1MΩ  ，輸入電容  ≤30pF  。
6  、  JGG -10  受控源  (  四路  )  、回轉器、負阻抗變換器
提供流控電壓源  CCVS  、壓控電流源  VCCS  、壓控電壓源  VCVS  、流控電流源  CCCS  、回轉器及負阻抗變換器等實驗?zāi)�塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
（四）  JGG - 11  數字電路、模擬電路
提供穩壓電源四路（  ±5V/ 0.5A  ；  ±15V/ 0.5A  ，均有短路保護、自動恢復功能）、低壓交流電源（  0V  、  6V  、  10V  、  14V  抽頭各一路及中心抽頭  17V  兩路）、四位十進制譯碼顯示器、兩組撥碼盤、  8  位邏輯開關、  8  位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（  8P 2  只、  14P 3  只、  16P 4  只、  28P 1  只、  40P 1  只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：   ①   共射極單管放大器負反饋放大器實驗板、   ②   射極跟隨器實驗板、   ③ RC  正弦振蕩器實驗板、   ④   差動放大器實驗板、   ⑤ OTL  功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。
1  、  JGG – 15  繼電接觸控制
提供中間繼電器、二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用。
2  、  JGG – 17  繼電接觸控制
提供交流接觸器（線圈電壓  380V  ）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓  380V  ）一只，變壓器  (220V/26V/6.3V)  、整流電路、能耗制動電阻  (10Ω/25W)  各一組，帶燈按鈕（黃、綠、紅各一只）三只。將各器件的工作端子引到面板上，供實驗接線用。
六、配置清單（每臺）
七、配置清單（每臺）

PLC  配置清單：
（一）主機：三菱  FX1N-40MR
（二）實驗箱部分：
